’n Goeie sleutelbord voel moeiteloos om te druk, maar hou miljoene siklusse. Om daardie balans te bereik, verg meer as net goeie silikoon – dit vereis presiese ingenieurswese.
Silikoon-sleutelbordprestasie hang af van die noukeurige integrasie van tasbare ontwerp, reisafstand, laskrag en geleidende oplossings soos koolstof- of goudpille.
Toe ek die eerste keer aan 'n motorbeheertoetsbord gewerk het, het ek besef hoeveel 'n enkele gram lasverandering die gebruiker se ervaring kon beïnvloed. Van sagte verbruikersknoppies tot robuuste industriële panele, geld dieselfde ontwerpbeginsels.
Tasbare gevoel en terugslagkurwe-ontwerp?
Die tasbare gevoel bepaal hoe gebruikers kwaliteit ervaar. 'n Sagte, skerp klik bou vertroue; 'n dowwe of inkonsekwente druk ruïneer dit.
Die terugslagkurwe — die krag-verplasing-verhouding — bepaal tasbare terugvoer, reaksiespoed en gemak.
Die krag-verplasingskromme het drie hoofstreke:
- Voor die reis: Aanvanklike kompressie voor aktivering.
- Snap-verhoudingsgebied: Die skerp druppel wat die "klik" gee.
- Terugkeerkromme: Die vrylating en terugspring na rusposisie.
Tipiese Ontwerpparameters
| Parameter | Aanbevole reeks | Effek |
|---|---|---|
| Snap-verhouding | 40–60% | Definieer tasbare skerpte |
| Voor die reis | 0.2–0.5 mm | Beheer aanvanklike weerstand |
| Terugkeertyd | < 50 ms | Verseker responsiewe terugslag |
In een verbruikerselektronikaprojek het ons gevind dat die verhoging van die klikverhouding van 45% na 55% die knoppies meer "premium" laat voel het sonder om duursaamheid in te boet. 'n Te hoë klikverhouding kan egter moegheid of dubbelklikke veroorsaak.

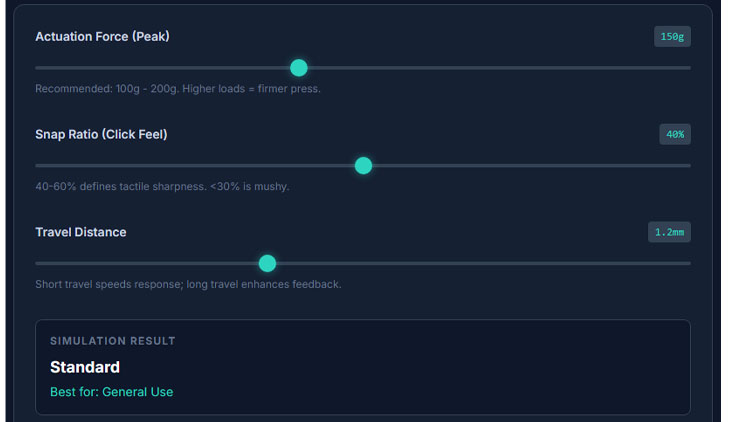

Reisafstand, laskrag en lewensduur?
Duursaamheid hang af van die balansering van aandrywingskrag en vervorming. Oormatige kompressie verkort lewensduur, terwyl te min druk onresponsief voel.
Die optimalisering van die reisafstand en laskrag verseker 'n konsekwente tasbare reaksie dwarsdeur die sleutelbord se lewensduur.
In silikoon-sleutelborde bepaal die bewegingsafstand en die aktuasielas beide die tasbare ervaring en lewensduur. Kort beweging kan die reaksie versnel, maar dit kan lei tot 'n "papperige" gevoel en laer terugslag. Lang beweging verbeter terugvoer, maar verhoog slytasie op koepels.
Ontwerpverwantskapstabel
| Parameter | Tipiese Waarde | Ontwerp-impak |
|---|---|---|
| Reisafstand | 0.6–1.2 mm | Langer reis = sterker terugvoer |
| Aktuasielas | 100–300 g | Hoër lading = stewiger druk |
| Verwagte lewensduur | ≥ 1 000 000 siklusse | Gedefinieer deur materiaal en geometrie |
Materiaalhardheid (gewoonlik 50–60 Shore A) beïnvloed ook werkverrigting. Sagter silikoon gee 'n gladder gevoel, maar verminder tasbare duidelikheid mettertyd. Konsekwente siklustoetsing – gewoonlik teen 1.5× die verwagte aktueringslas – help om stabiliteit te verifieer.
Geleidende Oplossings: Koolstofpille, Goudpille, Geleidende Bedekkings?
Elektriese kontak is die hart van 'n silikoon-sleutelbord. Geleidende elemente moet lae weerstand, duursaamheid en langtermynstabiliteit onder herhaalde spanning verseker.
Koolstofpille, goudpille en geleidende bedekkings bied verskillende balanse van geleidingsvermoë, duursaamheid en koste.
Toe ek 'n sleutelbord vir 'n buitebeheereenheid ontwerp het, het ons foute gehad na termiese siklusse. Die koolstofpille het gekraak onder herhaalde uitsetting en inkrimping. Oorskakeling na vergulde pille het die probleem heeltemal opgelos.
Vergelyking van geleidende oplossings
| Geleidende Tipe | Kontakweerstand | Duursaamheid | Koste | Tipiese gebruik |
|---|---|---|---|---|
| Koolstofpil | 100–300 Ω | Matig | Laag | Verbruikerstoestelle |
| Goue pil | < 50 Ω | Uitstekend | Hoog | Motorvoertuie, medies |
| Geleidende laag | 50–150 Ω | Beperk | Medium | Lae-profiel sleutelborde |
Koolstofpille is standaard vir koste-sensitiewe ontwerpe, terwyl goudpille blink uit in presisie en betroubaarheid. Geleidende bedekkings kan die aantal dele verminder, maar vereis noukeurige prosesbeheer om afskilfering of oksidasie te voorkom.
Tydens ontwikkeling, valideer altyd kontakweerstand na verouderingstoetse - temperatuursiklusse, humiditeit en herhaalde druk - om seinstabiliteit te verseker.
Waterdigte en asemhalende ontwerp?
Sleutelborde wat buite of in nat omgewings gebruik word, moet waterbestand wees sonder om tasbare sensitiwiteit te verloor.
'n Goed ontwerpte waterdigte silikoon-sleutelbord balanseer verseëlingsprestasie met lugventilasie om tasbare gevoel te behou.
In een mariene toestelprojek het ons 'n omtrekseëlring en 'n waterdigte ventilasiemembraan gebruik. Dit het interne lug toegelaat om die druk tydens persing gelyk te maak sonder om vog vas te vang.
Ontwerpwenke vir waterdigte sleutelborde
| Ontwerpfunksie | Doel | Notas |
|---|---|---|
| Omtreklipseël | Voorkom vloeistofindringing | Pas by die behuisingsgroef |
| Ventilasiemembraan | Balanseer druk | Gebruik waterdigte asemhalende film |
| Bedekte oppervlak | Verbeter vlekweerstand | Verifieer LFGB/FDA-nakoming |
| Oorgevormde koppelvlak | Versterk verseëling | Gebruik twee-skoot gietwerk indien moontlik |
Hoe om die afweging tussen waterdigting en tasbare gevoel te balanseer?
Verseëlingslae verhoog styfheid, wat tasbare duidelikheid kan verminder. Om te balanseer, verminder die wanddikte rondom die knoppie-area of gebruik 'n ventilasiemembraan om interne lugdruk tydens aktivering te verlig.
Validering van omgewings- en weerbestandheid?
Omgewingsblootstelling verander silikon se elastisiteit en geleidingsvermoë geleidelik. Toetsing verseker werkverrigtingstabiliteit onder werklike toestande.
Versnelde verouderingstoetse verifieer hoe tasbare gevoel en elektriese reaksie onder temperatuur-, UV- en chemiese blootstelling hou.

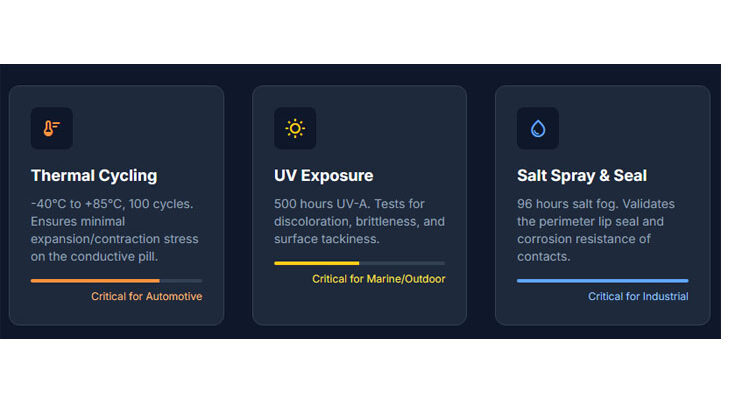

Vir buitetoestelle voer ons tipies 96-uur soutbespuitingstoetse, 500-uur UV-blootstelling en -40°C tot +85°C termiese siklusse uit. Vir motorinterieurs is humiditeit- en temperatuurskoktoetse die sleutel.
Tipiese Omgewingsvalideringsplan
| Toets | Toestand | Evalueringskriteria |
|---|---|---|
| Termiese siklus | -40°C tot +85°C, 100 siklusse | Geen kraak of weerstandsdrywing nie |
| UV-blootstelling | 500 uur (UV-A 340 nm) | Geen verkleuring of klewerigheid nie |
| Chemiese weerstand | Veegtoets (IPA, skoonmaakmiddel) | Geen swelling of afskilfering nie |
| Lewensduurtoets | 1M aktiverings | Konsekwente krag ±10% |
Deur die taktiele kurwes voor en na die toets te vergelyk, kan ons die ontwerp se robuustheid bevestig. 'n Goed geformuleerde silikoonverbinding behou elastisiteit selfs na langdurige spanning.
Afsluiting
Silikoon-sleutelbordontwerp is 'n kuns van balans – tussen gevoel en funksie, tussen waterdigting en responsiwiteit, en tussen koste en betroubaarheid. 'n Goed ontwerpte sleutelbord lewer 'n presiese, konsekwente aanraking wat miljoene druk kan weerstaan.
