In hierdie artikel sal ons die verskille tussen STL- en STP-lêertipes ondersoek en verduidelik hoe die keuse van die regte formaat die ontwikkeling van silikoononderdele kan beïnvloed. Jy sal sien hoe elke lêertipe vormontwerp, oppervlakpresisie en produksiewerkvloei beïnvloed, wat jou help om ingeligte besluite te neem vir doeltreffende vervaardiging.
Waarom lêerformaat saak maak in silikoonvervaardiging
Wanneer 'n silikoonprojek begin, vra vervaardigers gewoonlik baie vroeg in die proses vir een ding. Hulle benodig die 3D-ontwerplêer. Meestal arriveer die lêer as STL of STP.
Aanvanklik lyk dit of daar min verskil is. Beide lêers maak normaal oop. Die produk se vorm lyk korrek. Vanuit 'n visuele oogpunt lyk alles gereed vir die volgende stap.
Die situasie verander sodra ingenieurswerk begin.
Die tipe lêer wat gebruik word, kan verskeie dele van die ontwikkelingsproses beïnvloed:
- kwotasie akkuraatheid
- doeltreffendheid van vormontwerp
- dimensionele beheer
- ingenieurshersienings
- kommunikasie tussen ontwerpers en fabrieke
In silikoonvervaardiging word hierdie detail redelik vinnig belangrik. Produkte soos sleutelborde, seëls, baba-bykomstighede of draagbare komponente maak staat op presiese geometrie. Sommige lêerformate is perfek geskik vir visualisering of prototipe-drukwerk. Ander is baie meer prakties wanneer vorms ontwerp en gebou moet word.
Om te weet hoe STL en STP optree tydens werklike produksiewerk kan vertragings voorkom wat dikwels later in 'n projek voorkom.

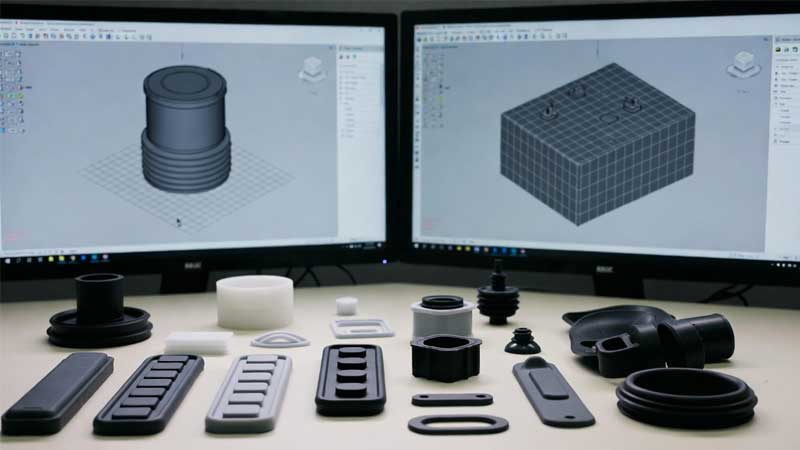

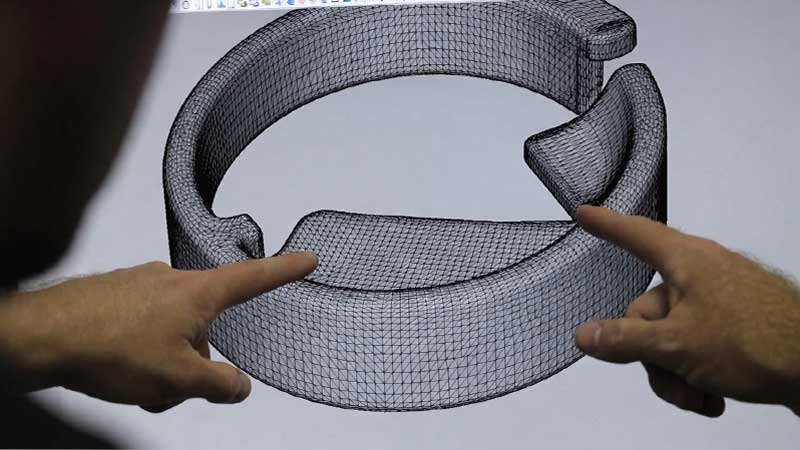

Wat is 'n STL-lêer?
'n Formaat gebou rondom maasgeometrie
STL staan vir Stereolitografie. Die formaat is tydens die vroeë ontwikkeling van 3D-druktegnologie bekendgestel.
In plaas daarvan om ware geboë oppervlaktes te stoor, beskryf 'n STL-model die vorm deur baie klein driehoeke te gebruik. Hierdie driehoeke verbind saam en vorm 'n gaas wat die buitekant van die voorwerp verteenwoordig.
Elke driehoek is plat. Geboë areas word geskep deur 'n groot aantal van hierdie klein oppervlaktes te kombineer. Wanneer die aantal driehoeke toeneem, lyk die kurwe gladder vir die oog.
| Kenmerk | STL-eienskappe |
| Meetkundetipe | Driehoekige gaas |
| Oppervlak akkuraatheid | Benadering |
| Wysigbare CAD-funksies | Nee |
| Tipiese gebruik | 3D-drukwerk |
As voorbeeld, 'n silikoonpakking met 'n sirkelvormige profiel mag perfek rond lyk wanneer dit in STL beskou word. In werklikheid bestaan die sirkel uit baie klein reguit randjies. Vir visualisering is hierdie verskil selde merkbaar. Vir ingenieurswerk kan dit meer relevant word.
Waar STL-lêers algemeen gebruik word
STL werk goed in situasies waar visuele vorm belangriker is as presiese geometrie.
Tipiese toepassings sluit in:
- 3D-gedrukte prototipes
- konsepmodelle
- vroeë ontwerp-evaluering
- produkvisualisering
Gedurende die vroeë stadium van produkontwikkeling is hierdie benadering baie prakties. Ontwerpers druk dikwels 'n vinnige voorbeeld om grootte of ergonomie na te gaan.
Vir silikoonprodukte help dit om dinge soos die volgende te evalueer:
- hoe 'n produk in die hand pas
- knoppie-spasiëring
- interaksie tussen dele
- algehele proporsies
In hierdie stadium is STL-lêers maklik om te deel en vinnig om te druk. Die beperkings verskyn gewoonlik later wanneer die gereedskap begin.

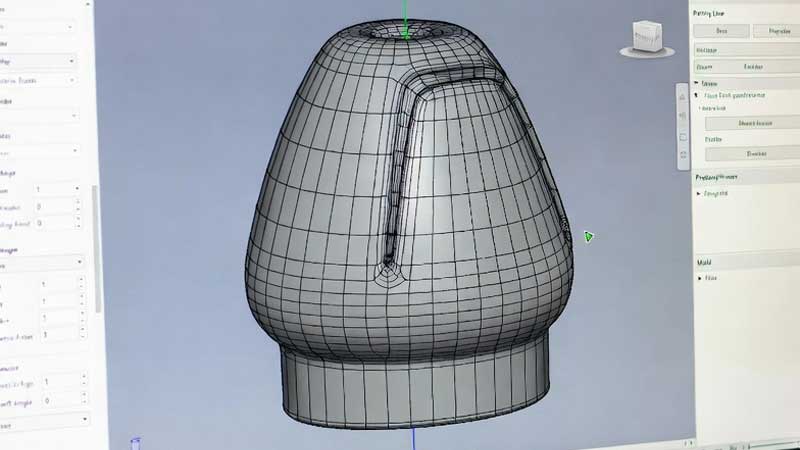

Wat is 'n STP-lêer?
STP, ook bekend as STEP, volg die ISO 10303-standaard wat gebruik word vir die uitruil van CAD-modelle.
Anders as STL, stoor 'n STP-lêer werklike geometriese oppervlaktes. Die krommes en vorms word wiskundig binne die model gedefinieer.
As gevolg van hierdie struktuur kan CAD-stelsels ware geometriese kenmerke herken soos:
- silinders
- boë en filette
- komplekse oppervlaktes
- vaste liggame
Hierdie kenmerke bly wysigbaar in die meeste ingenieursagteware.
| Kenmerk | STP-eienskappe |
| Meetkundetipe | Vaste en oppervlakmodel |
| Oppervlak akkuraatheid | Presiese wiskundige meetkunde |
| Wysigbaar | Ja |
| Tipiese gebruik | Ingenieurswese en vormontwerp |
Meeste professionele CAD-stelsels ondersteun STP-lêers. Voorbeelde sluit in:
- SolidWorks
- Siemens NX
- KATIA
- Kreo
Hierdie wye versoenbaarheid is een rede waarom STP 'n algemene formaat geword het wanneer ontwerpspanne met vervaardigers werk.
STL vs STP: Die belangrikste verskille vir silikoonprojekte
Wanneer beide lêertipes in 'n kyker oopgemaak word, kan die produk identies lyk. Die verskil word duidelik sodra ingenieurs die vormontwerp begin voorberei.
Die vergelyking hieronder beklemtoon die punte wat die belangrikste is in silikoonvervaardiging.
| Kenmerk | STL | STP |
| Meetkundetipe | Netwerk | Vaste |
| Presisie | Benaderde | Presies |
| Wysigbaar | Nee | Ja |
| Oppervlakdefinisie | Driehoeke | Wiskundige oppervlaktes |
| geskiktheid van vormontwerp | Arm | Uitstekend |
| Tipiese lêergebruik | 3D-drukwerk | Ingenieursontwerp |
Vir die meeste silikoonproduksieprojekte laat STP die ingenieurswerk toe om meer doeltreffend vorentoe te beweeg.
Waarom STL-lêers dikwels probleme in silikoonvormontwerp veroorsaak
STL-lêers is algemeen omdat hulle maklik is om uit te voer en maklik is om te bekyk. Baie projekte begin so. Die probleme verskyn gewoonlik sodra ingenieurs aan die vormstruktuur begin werk.
Hierdie probleme is makliker om te sien in onderdele wat funksionele oppervlaktes of strenger toleransies bevat.
Oppervlakpresisie en verseëlingsprestasie

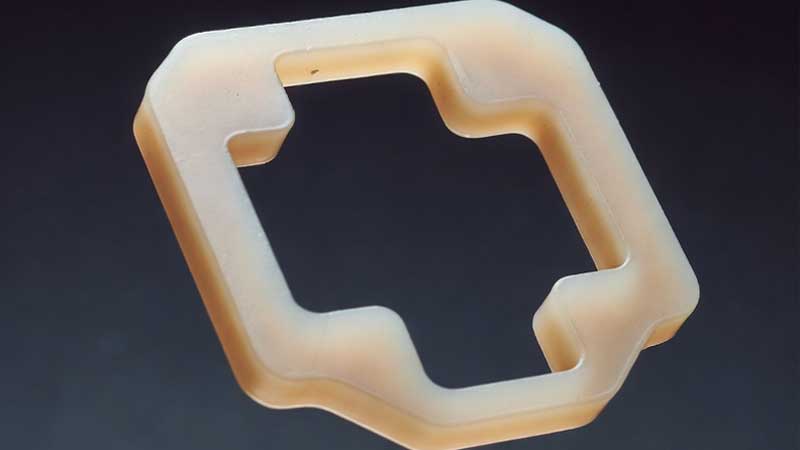

Baie silikoonprodukte is afhanklik van kompressie-verseëling.
Voorbeelde sluit in:
- waterdigte pakkings
- mediese seëls
- voedselhouer ringe
- klepmembrane
In hierdie produkte moet die seëloppervlak konsekwent bly.
Omdat STL-modelle van driehoeke gemaak word, bevat geboë oppervlaktes baie klein segmente. Die afwyking is gewoonlik klein, maar verseëlingsstrukture kan sensitief wees vir hierdie tipe geometrie.
'n Silikoonpakking werk tipies binne 'n kompressiereeks van ongeveer 20 tot 30 persent. Wanneer die seëloppervlak nie perfek glad is nie, kan die drukverspreiding ongelyk word.
Moontlike resultate sluit in:
- klein lekkasiepaaie
- ongelyke kompressie
- onstabiele seëlprestasie
STP-modelle vermy hierdie probleem omdat die oppervlaktes wiskundig glad bly.
Moeilikheid met die aanpassing van konsephoeke
Trekhoeke word benodig vir gevormde silikoononderdele. Dit laat die produk makliker uit die vorm los.
Tipiese riglyne word hieronder getoon.
| Oppervlaktipe | Aanbevole konsep |
| gladde oppervlak | 1° tot 2° |
| tekstuuroppervlak | 2° tot 3° |
| diep holtes | 3° of meer |
Wanneer ingenieurs met STP-modelle werk, is die byvoeging van konsep gewoonlik eenvoudig. CAD-gereedskap kan die oppervlaktes wysig sonder om die geometrie te beskadig.
STL-modelle tree anders op. Aangesien die struktuur op driehoekige fasette gebaseer is, word oppervlakredigering moeilik. Ingenieurs herbou dikwels sekere areas van die model voordat die konsep toegepas kan word.
Hierdie stap voeg ekstra werk by voordat die vormontwerp kan voortgaan.

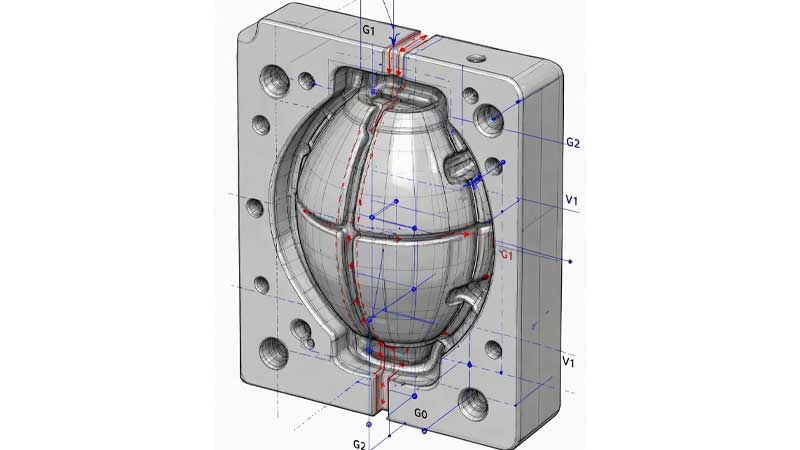

Skeidingslynontwerp word ingewikkeld
'n Goed beplande skeidingslyn is belangrik in silikoonvormontwerp.
Dit beïnvloed faktore soos:
- flitsbeheer
- produk voorkoms
- duursaamheid van die vorm
Met 'n soliede STP-model kan ingenieurs die geometrie bestudeer en 'n gepaste vormopeningsrigting kies.
In 'n STL-maas is oppervlakgrense minder duidelik. Die model lyk steeds visueel korrek, maar CAD-stelsels sukkel om presiese rande te identifiseer. Ingenieurs moet dalk dele van die geometrie herbou voordat die skeidingslyn gedefinieer word.
Situasies waar STL-lêers steeds nuttig is
Ten spyte van hierdie beperkings speel STL steeds 'n nuttige rol tydens vroeë produkontwikkeling.
Baie silikoonprojekte begin met STL-prototipes.
Vinnige Prototipe-evaluering
STL werk goed met SLA- en SLS-drukstelsels, wat met behulp van maasdata werk.
Ontwerpspanne druk dikwels vroeë monsters om te evalueer:
- ergonomie
- knoppie-uitleg
- produkgrootte
- interaksie met ander komponente
Byvoorbeeld, wanneer 'n silikoon-sleutelbord ontwikkel word, kan verskeie uitlegte gedruk word om knoppiespasiëring en vingerbereik te kontroleer.
Sodra die ontwerp korrek voel, kan die geometrie gefinaliseer en weer as 'n STP-model vir gereedskap uitgevoer word.
Vinnige kommunikasie tydens vroeë ontwerp
Nog 'n voordeel van STL is gerief. Die lêers is relatief klein en baie kykers kan dit oopmaak.
Dit maak STL nuttig vir die deel van vroeë konsepte tussen verskillende spanne. Industriële ontwerpers, ingenieurs en bemarkingspersoneel kan die model hersien sonder gespesialiseerde CAD-gereedskap.
Wanneer gedetailleerde ingenieurswese begin, word STP die meer geskikte formaat.
Waarom Silikoonvervaardigers STP-lêers verkies
Vervaardigers wat spesialiseer in silikoongietwerk versoek gewoonlik STP-lêers wanneer 'n projek begin.
Die rede is eenvoudig. STP integreer beter met die gereedskapwerkvloei.

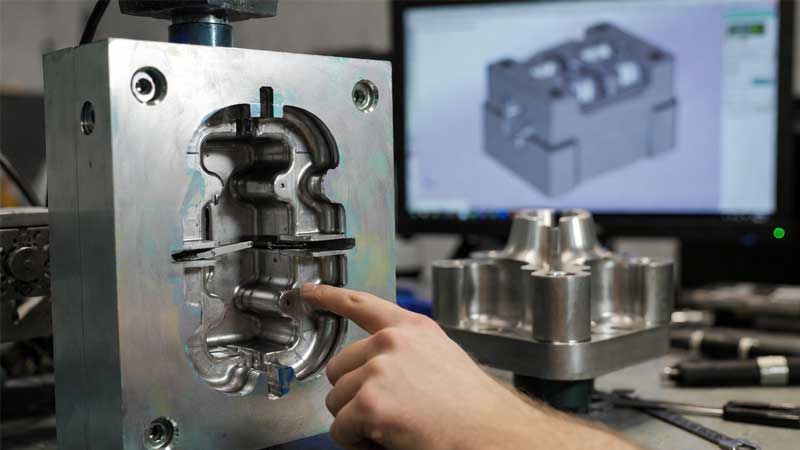

Vinniger vormingenieurswese
'n STP-model laat ingenieurs toe om onmiddellik met vormontwerp te begin.
Tipiese take sluit in:
- definieer skeidingsvlakke
- ontwerp van hekke en hardlopers
- skep van ventilasiekanale
- aanpassing van trekhoeke
Hierdie bewerkings maak staat op akkurate oppervlakgeometrie. STP-lêers verskaf die vereiste data van die begin af.
As slegs 'n STL-model beskikbaar is, spandeer ingenieurs dikwels ekstra tyd om geometrie te herbou voordat vormwerk kan begin.
Meer betroubare dimensionele beheer
Silikoonkomponente bevat dikwels funksionele strukture soos:
- snapverbindings
- seëlribbes
- knoppiekoepels
Hierdie strukture is afhanklik van akkurate afmetings.
Oorweeg 'n silikoon-sleutelbordkoepel. Die koepelvorm bepaal die bewegingsafstand en tasbare krag van die knoppie. Klein geometriese veranderinge kan die gevoel van die skakelaar verander.
STP-lêers bewaar kurwes en afmetings meer betroubaar.
Makliker samewerking tussen ingenieurspanne
Produkontwikkeling behels dikwels verskeie groepe:
- produkontwerpers
- silikoonvervaardigers
- vormmakers
Elke groep mag verskillende CAD-platforms gebruik. STP werk as 'n neutrale uitruilformaat wat die meeste stelsels kan lees.
Dit help spanne om modelle te deel sonder om belangrike geometriese data te verloor.
Aanbevole lêertipes vir silikoonprodukontwikkeling
Wanneer lêers na 'n silikoonvervaardiger gestuur word, word verskeie formate algemeen aanvaar.
| Lêertipe | Nuttigheid vir Produksie |
| STP / STAP | Beste opsie |
| IGES | Goeie alternatief |
| STL | Aanvaarbaar vir prototipe-hersiening |
| 2D-tekeninge | Nuttig vir toleransiebeheer |
In baie gevalle is die mees effektiewe kombinasie:
'n STP-model tesame met 'n 2D-ingenieurstekening
Die 3D-model definieer die vorm. Die tekening spesifiseer besonderhede soos:
- kritieke dimensies
- toleransielimiete
- materiaalhardheid
- oppervlakafwerking
Hierdie benadering help om verwarring tydens gereedskap te vermy.
'n Algemene situasie: Omskakeling van STL na STP
Soms is slegs 'n STL-model beskikbaar.
Dit is moontlik om STL na STP om te skakel, alhoewel die proses verskeie stappe vereis.
Tipiese werkvloei:
- herstel maasfoute
- rekonstrueer oppervlaktes
- genereer soliede geometrie
Vir eenvoudige onderdele kan die omskakeling redelik goed werk. Vir komplekse produkte kan die rekonstruksiefase aansienlike handwerk vereis.
Selfs na die herbou van die model, kan klein verskille steeds bestaan. As gevolg hiervan is die uitvoer van die STP-lêer direk vanaf die oorspronklike CAD-stelsel gewoonlik die veiliger opsie.
Praktiese wenke voordat u lêers na 'n silikoonvervaardiger stuur
'n Paar eenvoudige kontroles voordat die ontwerplêers gestuur word, kan help om vertragings te vermy.
Die volgende punte is die moeite werd om te bevestig.
| Kontroleer item | Hoekom dit saak maak |
| Verskaf STP-model | Laat direkte vormontwerp toe |
| Sluit konsephoeke in | Voorkom vormprobleme |
| Merk kritieke dimensies | Verseker funksionele akkuraatheid |
| Spesifiseer materiaalhardheid | Beïnvloed krimping en buigsaamheid |
| Verduidelik toleransievereistes | Belangrik vir verseëling en montering |
Hierdie voorbereidings verminder herhaalde kommunikasie en help dat die projek gladder vorentoe beweeg.
Afsluiting
Beide STL en STP het hul plek in produkontwikkeling. STL werk goed vir vroeë konsepmodelle en vinnige prototipe-drukwerk. STP is baie meer prakties vir gedetailleerde ingenieurswese en vormproduksie.
Vir silikoonkomponente wat staatmaak op akkurate geometrie, bied STP duidelike voordele. Vormingenieurs kan meer doeltreffend werk, dimensionele beheer word makliker, en samewerking tussen spanne verbeter.
Deur die toepaslike lêerformaat vroeg in die projek te kies, bespaar dit dikwels tyd tydens gereedskapwerk en help dit verseker dat die finale silikoonproduk volgens plan presteer.
