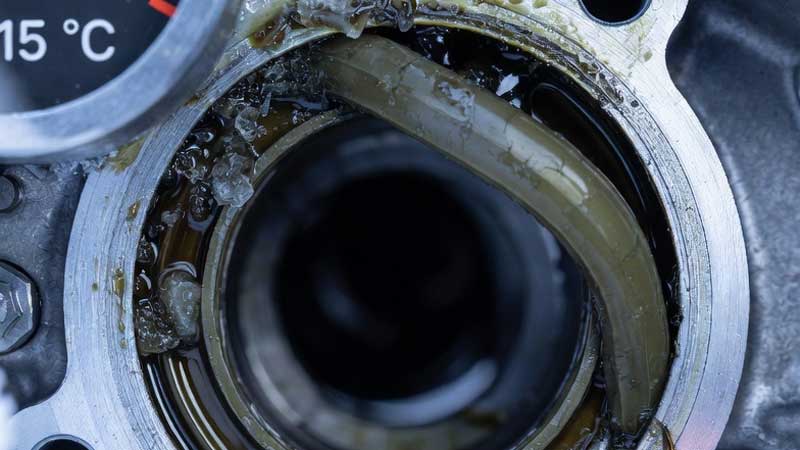

जब तापमान बहुत गिर जाता है, तो सभी प्रकार के उपकरणों में लगे सिलिकॉन सील लीक होने लगते हैं। ऑटोमोटिव सिस्टम, एचवीएसी यूनिट, चिकित्सा उपकरण और बाहरी पावर गियर, हर सर्दी में हमें यही समस्या देखने को मिलती है। सामान्य मौसम में ठीक से काम करने वाले मानक पुर्जे -35°C या उससे कम तापमान पर अचानक अपनी सील खो देते हैं। भीषण ठंड में साधारण सिलिकॉन की विफलता दर 30–50% तक बढ़ सकती है।.
अगर आपको अभी रिसाव की समस्या हो रही है या आप अगले सीज़न में इससे बचना चाहते हैं, तो यह लेख विस्तार से बताता है कि ऐसा क्यों होता है और व्यवहार में इसे कैसे ठीक किया जा सकता है। हम अपनी वर्कशॉप में ये सीलें रोज़ बनाते हैं, और नीचे दी गई जानकारी प्रेस चलाने और कोल्ड बॉक्स में परीक्षण करने के वर्षों के अनुभव पर आधारित है।.
सिलिकॉन सील कैसे काम करती हैं और सामान्य प्रकार
सिलिकॉन सील का एक ही सरल काम है: यह दो सतहों के बीच दब जाती है और फिर वापस दबाव डालकर किसी भी खाली जगह को बंद कर देती है। यह स्थिर दबाव तेल, हवा या पानी को वहीं बनाए रखता है जहां उन्हें होना चाहिए।.

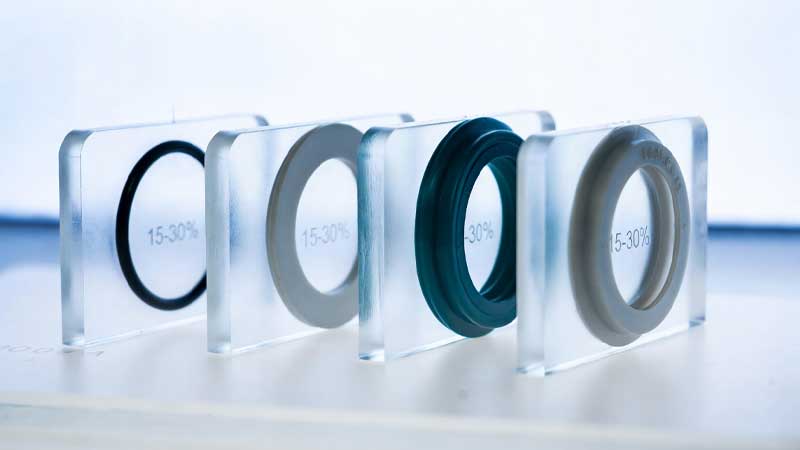

हमारी दुकान में हम नियमित रूप से चार मुख्य शैलियाँ बनाते हैं। ये इस प्रकार हैं:
| प्रकार | विशिष्ट कठोरता | जहां हम इसे सबसे ज्यादा देखते हैं | सामान्य तापमान सीमा |
| ओ-रिंग | 50–70 शोर ए | पंप, वाल्व, इंजन | -55°C से 200°C तक |
| फ्लैट गैसकेट | 40–60 शोर ए | कवर, आवरण | -50°C से 180°C तक |
| होंठों की सील | 60–80 शोर ए | स्पिनिंग शाफ्ट | -45°C से 150°C तक |
| कस्टम मोल्डेड बिट्स | 30–90 शोर ए | चिकित्सा सामग्री, उपकरण | मिश्रण पर निर्भर करता है |
हमारी उत्पादन लाइनों से निकलने वाले अधिकांश उत्पाद अभी भी ओ-रिंग (लगभग 70%) हैं। आकार बदलता है, लेकिन नियम वही रहते हैं: सही यौगिक चुनें और सही दबाव सेट करें, और ठंड का मौसम कोई समस्या नहीं रहेगी।.
विज्ञान: जमने पर सिलिकॉन कठोर और भंगुर क्यों हो जाता है?
सामान्य VMQ सिलिकॉन की निम्न-तापमान क्रिस्टलीकरण सीमा लगभग -55°C होती है। इस तापमान से ऊपर रहने पर आणविक श्रृंखलाएँ ढीली और लचीली बनी रहती हैं। इससे बहुत कम तापमान पर वे जकड़ जाती हैं और सील अपनी लोच खो देती है।.
कुछ व्यावहारिक चीजें सर्दियों के आते ही स्थिति को और भी बदतर बना देती हैं:
- सिलिकॉन धातु या प्लास्टिक की तुलना में अधिक सिकुड़ता है। सील के सिकुड़ने के साथ-साथ भागों के बीच का अंतर थोड़ा सा बढ़ जाता है।.
- कठोरता तेजी से बढ़ती है। -45°C पर शोर ए रीडिंग 5-10 अंक तक बढ़ सकती है। दुकान में जो नरम लग रहा था, वह अचानक सख्त प्लास्टिक जैसा महसूस होने लगता है।.
- संपीड़न प्रक्रिया बेहद गंभीर है। हम हर नए बैच पर ASTM D395 की जाँच करते हैं। कमरे के तापमान पर 24 घंटे बाद इसका दबाव लगभग 8% तक रह सकता है। -40°C पर यही सामग्री 35% तक पहुँच सकती है। यह बिल्कुल चपटी अवस्था में रहती है।.
खांचे में जमने वाली नमी अतिरिक्त दबाव डालती है और दरारें पैदा कर सकती है। सबसे ज्यादा नुकसान चलने वाले पुर्जों को होता है क्योंकि सख्त सील अब तेज गति का अनुसरण नहीं कर पाती।.
उत्पादन स्थल से सीखे गए सबक: आम गलतियाँ और उनसे बचने के तरीके
पिछले कुछ वर्षों में हमने ठंड के मौसम में परेशानी पैदा करने वाली चार मुख्य समस्याओं को पहचानना सीख लिया है। यहाँ बताया गया है कि कौन सी समस्याएँ बार-बार सामने आती हैं – और हम उनसे निपटने के लिए किस प्रकार योजना बनाते हैं।.
पहला चरण: जब अनुप्रयोग में फिनाइल-संशोधित सिलिकॉन की आवश्यकता हो, तो मानक VMQ का उपयोग करें। सामान्य सिलिकॉन स्थिर अवस्था में लगभग -55°C तक काम करता है, लेकिन फिनाइल समूह जोड़ने से यह सामग्री -100°C तक लचीली बनी रहती है। अब हम -30°C से कम तापमान के लिए फिनाइल संस्करण का उपयोग करते हैं।.
दूसरा: बहुत अधिक कठोरता का चयन करना। कई विनिर्देशों में 70 शोर ए कठोरता की सलाह दी जाती है क्योंकि यह मजबूत प्रतीत होती है। ठंड के मौसम में यह अतिरिक्त कठोरता सील को बहुत सख्त बना देती है। हम ठंडे वातावरण में उपयोग के लिए ग्राहकों को 50-60 शोर ए कठोरता की सलाह देते हैं - इससे इसकी लोच लंबे समय तक बनी रहती है।.
तीसरा: पोस्ट-क्योर चक्र छोटा होता है। पेरोक्साइड से उपचारित भागों को मोल्डिंग के बाद 200°C पर पूरे 2 से 4 घंटे की आवश्यकता होती है। हम इस समय को कभी कम नहीं करते। यह अतिरिक्त चरण क्रॉस-लिंक्स को मजबूत करता है और -40°C पर भी संपीड़न सेट को कम रखता है।.
चौथा कारण: अत्यधिक फिलर। सिलिका फिलर से टियर स्ट्रेंथ तो बढ़ती है, लेकिन कम तापमान पर फ्लेक्सिबिलिटी कम हो जाती है। हम अपने कोल्ड-रेटेड कंपाउंड्स में फिलर का स्तर सीमित रखते हैं और बेस पॉलीमर को ही ज़्यादा भार उठाने देते हैं।.
ये विकल्प अब हमारी प्रक्रिया का अभिन्न अंग हैं। इनसे लागत में लगभग कोई वृद्धि नहीं होती, लेकिन तापमान गिरने पर इनका बहुत बड़ा प्रभाव पड़ता है।.
त्वरित जाँच: क्या आपकी सीलें अगली भीषण ठंड में जीवित रह पाएंगी?
आप प्रयोगशाला उपकरणों के बिना भी अच्छा अंदाजा लगा सकते हैं। इन तीन चरणों को आजमाएं:
- दबाकर देखें। कमरे के तापमान पर सील को जोर से दबाएं। यह तुरंत और साफ तरीके से वापस अपनी जगह पर आ जानी चाहिए।.

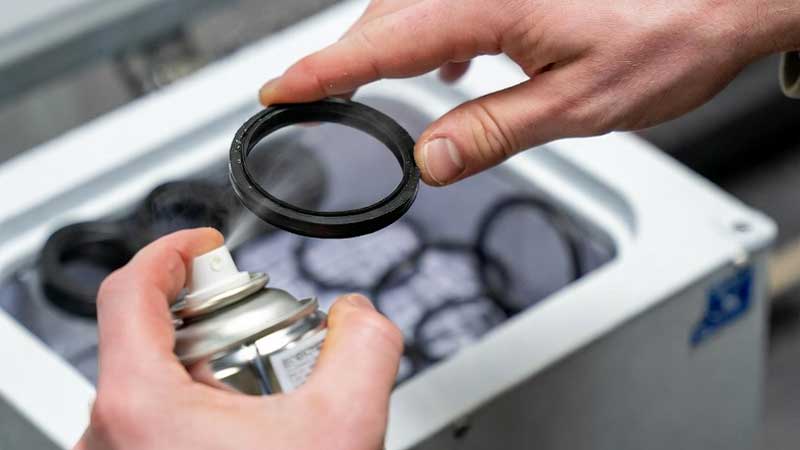

- फ्रीज़ स्प्रे। इलेक्ट्रॉनिक्स सेक्शन से एक कैन लें, सील को दस सेकंड तक दबाएं, फिर दोबारा दबाएं। अगर यह सपाट ही रहता है, तो ठंड के मौसम में परेशानी हो सकती है।.
- रात भर फ्रीजर में रखें। 25% का एक छोटा टुकड़ा दबाकर फ्रीजर में रखें और अगली सुबह उसकी स्थिति की जांच करें। 80% से कम होने पर सामग्री खराब हो सकती है।.
महत्वपूर्ण कार्यों के लिए हम नमूनों पर बिना किसी शुल्क के पूर्ण कोल्ड-बॉक्स परीक्षण करते हैं।.
रिसाव को रोकने के तरीके
आमतौर पर तीन बदलाव करने से समस्या हमेशा के लिए हल हो जाती है।.
बेहतर सामग्री
- मानक VMQ → फिनाइल लो-टेम्प ग्रेड (-100°C तक सहन कर सकता है)
- जब तेल प्रतिरोध की भी आवश्यकता हो, तो फिनाइल सिलिकॉन → फ्लोरोसिलिकॉन का उपयोग करें।
हम दोनों प्रकार के उत्पाद स्टॉक में रखते हैं और दो सप्ताह से भी कम समय में अधिकांश आकारों को ढाल सकते हैं।.
स्मार्टर ग्रूव डिज़ाइन
15–30% संपीड़न का लक्ष्य रखें। फैलाव के लिए खांचे की चौड़ाई 15% बढ़ाएँ। ताकि सिकुड़न होने पर भी जगह बनी रहे। तनाव कम करने के लिए किनारों पर एक छोटा सा चैम्फर लगाएँ। हम ग्राहकों के लिए ये समायोजन नियमित रूप से करते हैं।.
सरल फिटिंग की आदतें
असेंबली से पहले सील और मिलान वाले हिस्सों को कम से कम 10°C तक गर्म करें। कम तापमान वाले सिलिकॉन ग्रीस की पतली परत लगाएं। पहले फ्रीज़-थॉ चक्र के बाद टॉर्क को दोबारा जांचें - सामग्री अलग-अलग गति से गति करती हैं।.
हमारे LT-100 ओ-रिंग्स और एक्सट्रीम कोल्ड गैस्केट ने टेस्ट रिग पर -50°C तापमान पर 500 घंटे तक बिना किसी रिसाव के काम किया है। कई ग्राहक अब इनका इस्तेमाल पूरे साल करते हैं। कीमत में अंतर आमतौर पर केवल 8–12% का होता है।.
हम शुरू से ही ठंड प्रतिरोधी पुर्जे कैसे बनाते हैं
प्रत्येक बैच की शुरुआत प्रमाणित ग्लास ट्रांज़िशन तापमान वाले कच्चे माल से होती है। हम ग्राहक द्वारा अपेक्षित न्यूनतम तापमान के आधार पर मिश्रण के दौरान फिनाइल की मात्रा को समायोजित करते हैं। मोल्ड का तापमान ±1°C के भीतर रहता है। हर बार पूर्ण पोस्ट-क्योर प्रक्रिया की जाती है। पहले उत्पादित पुर्जों को रिसाव परीक्षण के लिए सीधे -70°C के कोल्ड बॉक्स में भेजा जाता है।.
हम प्रत्येक नए कंपाउंड पर TR-10 रिट्रैक्शन और कोल्ड-बेंड परिणामों की भी निगरानी करते हैं। ऐसे छोटे-छोटे कदम लागत बढ़ाए बिना सर्दियों में बेहतर प्रदर्शन सुनिश्चित करते हैं।.
वास्तविक अनुप्रयोगों से जुड़ी कहानियाँ
नॉर्वे के एक आउटडोर पावर स्टेशन ने -30°C तापमान पर मानक सामग्री से बने ओ-रिंगों में रिसाव देखने के बाद फिनाइल सिलिकॉन ओ-रिंगों का उपयोग शुरू कर दिया। दो पूरे सर्दियों के बाद भी सीलें पूरी तरह से काम कर रही हैं और सर्विसिंग की लागत में भारी कमी आई है।.
एक मेडिकल वेंटिलेटर निर्माता को ऐसे लिप सील की आवश्यकता थी जो सर्दियों में शिपिंग परीक्षणों के दौरान लचीले बने रहें। एक विशेष 55 शोर ए कंपाउंड और एक छोटे से खांचे में किए गए बदलाव ने पहले ही परीक्षण में -40°C का तापमान सफलतापूर्वक सहन कर लिया। अब यही विशिष्टता उनके निर्यात यूनिटों के लिए मानक है।.
एक कनाडाई एचवीएसी निर्माता को कोल्ड स्टोरेज में पैनल गैस्केट में दरारें आने की समस्या का सामना करना पड़ा। बेहतर टियर स्ट्रेंथ वाली 45 शोर ए सामग्री का उपयोग करने से 221टीपी3टी से संबंधित क्षेत्र में होने वाली समस्याएं लगभग शून्य हो गईं।.
प्रत्येक मामले की शुरुआत तापमान, माध्यम और ग्रूव डिजाइन पर एक संक्षिप्त नज़र से हुई।.
अक्सर पूछे जाने वाले प्रश्नों
क्या सामान्य सिलिकॉन -40°C तापमान सहन कर सकता है?
यह बहुत हल्के स्थिर उपयोग में एकदम सही ग्रूव फिट के साथ काम कर सकता है, लेकिन -30°C से नीचे के अधिकांश वास्तविक अनुप्रयोगों के लिए कम तापमान वाले संस्करण की आवश्यकता होती है।.
सामग्री संबंधी समस्या या डिजाइन संबंधी समस्या?
आमतौर पर दोनों का मिश्रण होता है। अच्छी सामग्री भी खराब हो जाती है अगर खांचा बहुत उथला हो। अगर आप हमें चित्र भेजते हैं तो हम निःशुल्क उनकी समीक्षा करते हैं।.
फिनाइल या फ्लोरोसिलिकॉन – कौन सा बेहतर है?
फिनाइल सबसे अच्छी ठंड में लचीलापन प्रदान करता है। फ्लोरोसिलिकॉन तेल प्रतिरोधकता प्रदान करता है, लेकिन तापमान में उतना कम नहीं हो पाता। हम आपके तरल पदार्थ और अपेक्षित सबसे कम तापमान के अनुसार विकल्प का चयन करते हैं।.
मैं अपने पुर्जों की जांच कैसे करूं?
फ्रीज़-स्प्रे परीक्षण त्वरित और विश्वसनीय है। या फिर रात भर चलने वाला संपीड़न परीक्षण करें। गंभीर परियोजनाओं के लिए हम बिना किसी शुल्क के पूर्ण प्रयोगशाला परीक्षण करेंगे।.
क्या कठोर सामग्री ठंड में मददगार होती है?
नहीं – नरम ग्रेड (50-60 शोर ए) लगभग हमेशा हिमांक से नीचे के तापमान में बेहतर प्रदर्शन करते हैं।.
ठंडे मौसम में इस्तेमाल होने वाली सीलों की कीमत कितनी अधिक होगी?
आमतौर पर 8–15%। डाउनटाइम और सर्विस कॉल में होने वाली बचत से इसकी भरपाई जल्दी हो जाती है।.
निष्कर्ष
ठंडे मौसम में रिसाव होना ज़रूरी नहीं है। सही मिश्रण, उचित खांचे और सावधानीपूर्वक उत्पादन से यह समस्या हल हो जाती है। यदि आपको अभी कोई समस्या आ रही है या आप भविष्य में किसी समस्या की योजना बना रहे हैं, तो बस हमें अपना न्यूनतम तापमान, अंदर इस्तेमाल होने वाला माध्यम और आकार सीमा बता दें। हम कुछ ही दिनों में आपको स्पष्ट सुझाव और मुफ़्त नमूने भेज देंगे।.
