“Надпись ”Силиконовая резина» на чертеже мало что говорит вашему литейщику. Самое главное — это форма, в которой материал находится в исходном состоянии, а термотрансферная пленка (HTV) — это твердая, тестообразная форма, лежащая в основе большинства экструдированных и высокопрочных формованных силиконовых деталей. Выбрав неправильную форму, вы закрепите неправильный технологический процесс, оснастку и стоимость еще до начала производства первых образцов.
HTV (высокотемпературная вулканизацияСиликоновый каучук — это твердый, высококонсистентный силикон, также называемый HCR или камедью, который формуется, а затем отверждается при высокой температуре, обычно выше 150°C, с использованием пероксидной или платиновой системы для сшивания в прочный эластомер.
Остальная часть этой страницы посвящена процессу отверждения HTV, его отличиям от LSR и RTV, его свойствам и тому, где его целесообразно использовать.

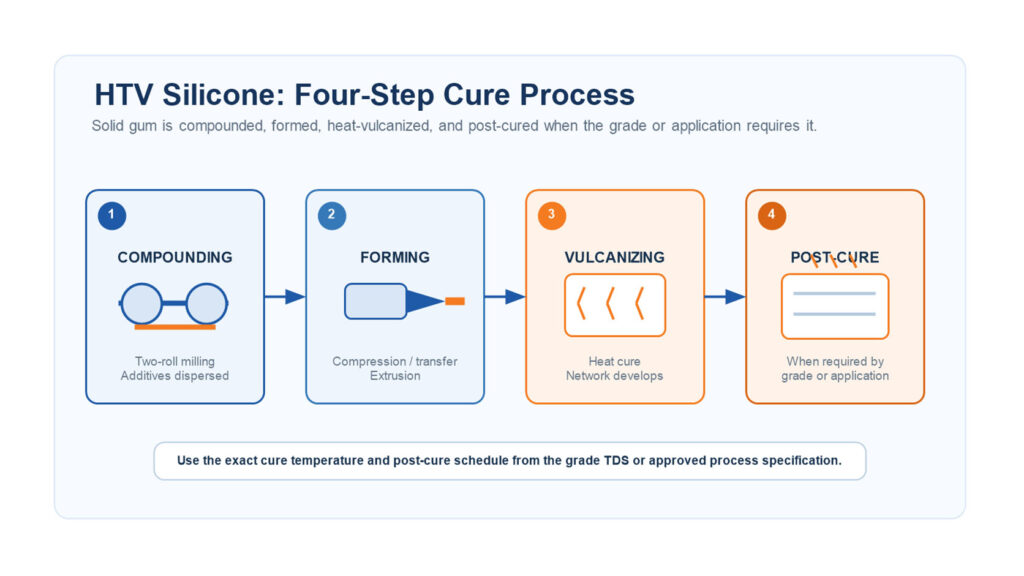

Как отверждается термотрансферная силиконовая резина HTV

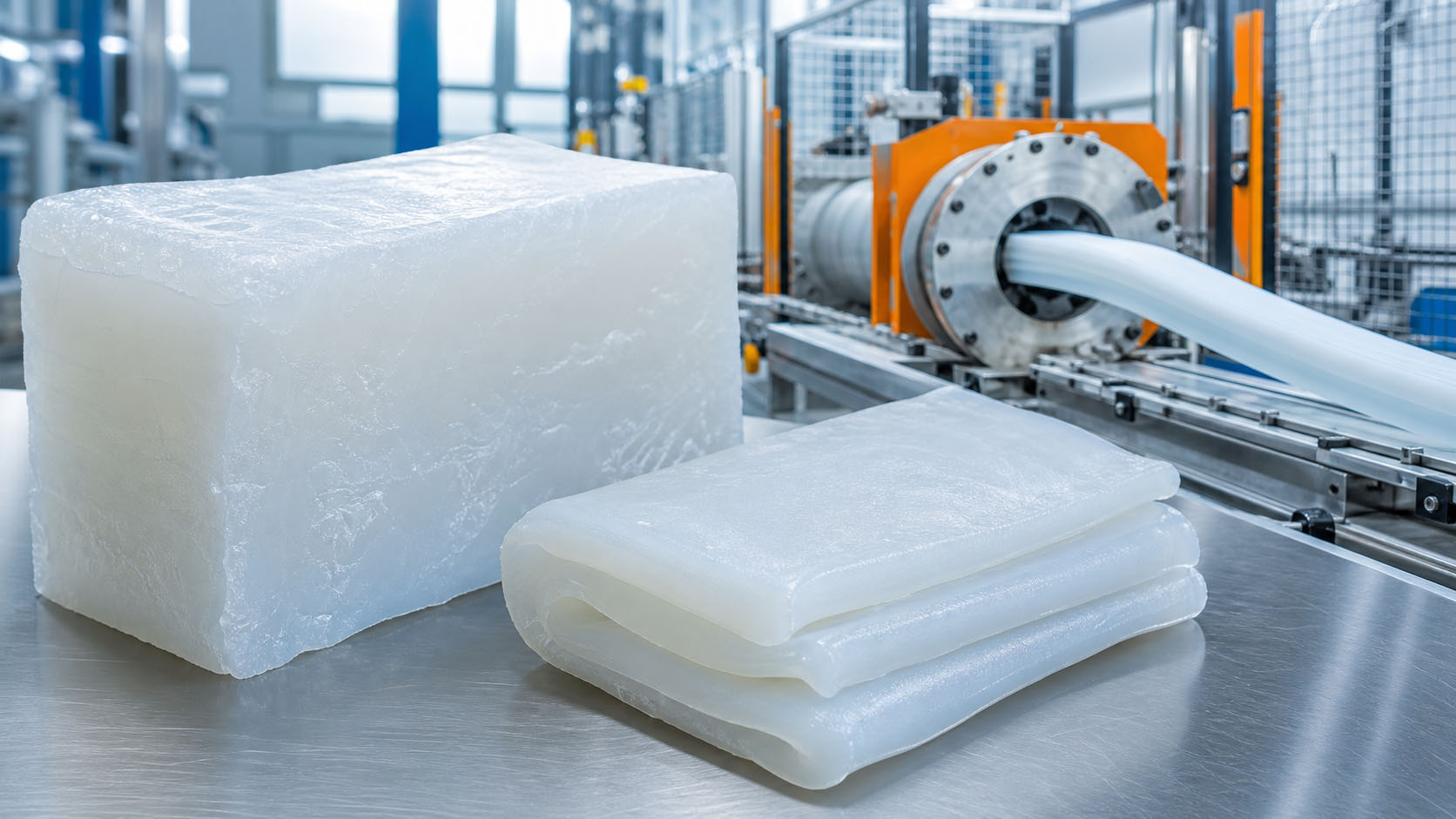

Термотрансферная пленка (HTV) поставляется в виде плотной, высококонсистентной смолы (HCR) — гораздо ближе к пластилину, чем к текучей жидкости LSR. Превращение этой смолы в готовую деталь происходит примерно так:

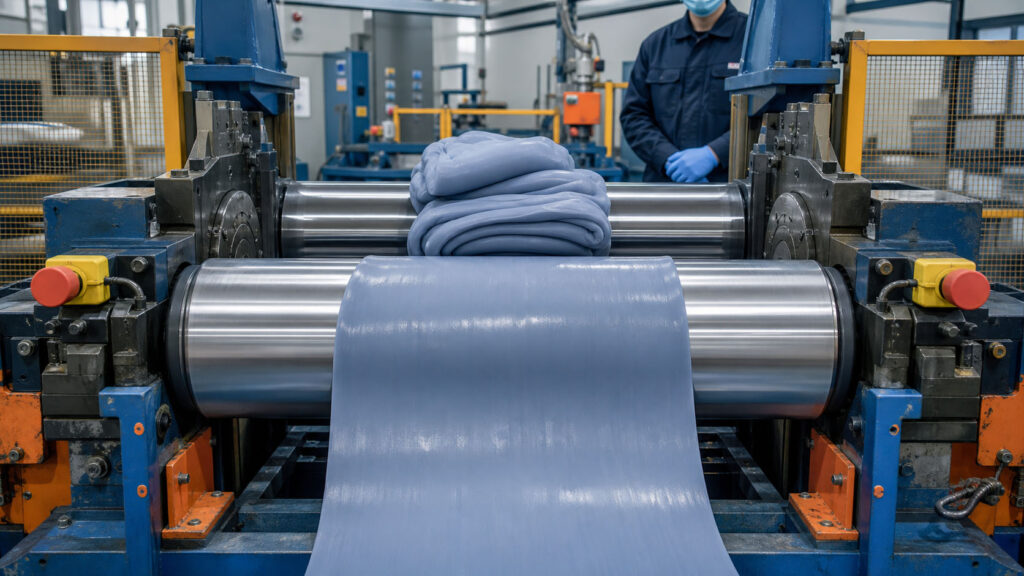

- Компаундирование: смола смешивается с армирующим наполнителем, пигментом и отвердителем, как правило, на двухвалковой мельнице.
- Формирование: компаунд формуется методом компрессионного формования, трансферного формования или экструзии.
- Вулканизирование: тепло — обычно 150–200°C — приводит в движение сшивка; экструдированные профили проходят непрерывную вулканизацию горячим воздухом (HAV).
- Пост-отверждениеВторичная запекание в печи, особенно для деталей, отвержденных перекисью водорода, удаляет остатки и стабилизирует конечные свойства.
Термотрансферная пленка (HTV) может быть отверждена с помощью одного из двух основных химических составов на основе силикона:
- Перекисное отверждение — Традиционный способ обработки экструдированных профилей с помощью горячей вулканизации. Низкая стоимость, но оставляет остатки и делает последующую вулканизацию практически обязательной.
- платиновый (аддитивный) лечебный процесс — более чистое средство без побочных продуктов, используемое там, где важны чистота, прозрачность или соответствие пищевым и медицинским стандартам.

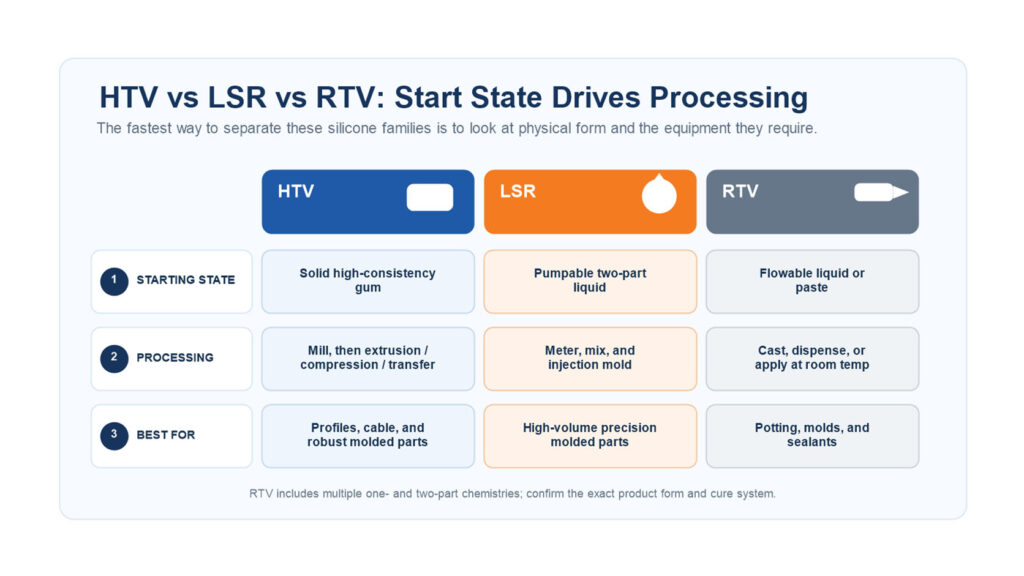

HTV против LSR против RTV: чем отличаются формы?
HTV — одна из трех распространенных форм силикона, наряду с... ЛСР и РТВ. Они обладают схожей базовой химией, но ведут себя совершенно по-разному на полу.
| Форма | Начальное состояние | Типичная обработка | Лучше всего подходит для |
|---|---|---|---|
| HTV (HCR) | Твердая резинка | Фрезерование, компрессионное/трансферное формование, экструзия | Экструдированные профили, кабель, высокопрочные и высокотвердые детали. |
| ЛСР | Жидкая жидкость, пригодная для наливания | Автоматизированное литье под давлением жидких материалов | Высокопроизводительное производство, изготовление деталей малого и среднего размера, с высокой точностью. |
| РТВ | Жидкая / пастообразная | Затвердевает при комнатной температуре. | Пресс-формы, прототипирование, герметизация, мелкосерийное производство |
Если вы действительно решили, что лучше использовать термотрансферную пленку (HTV) вместо жидкого силикона для изготовления детали в серийном производстве, то наш... LSR против HTV В руководстве подробно рассматриваются компромиссы в отношении обработки и стоимости.

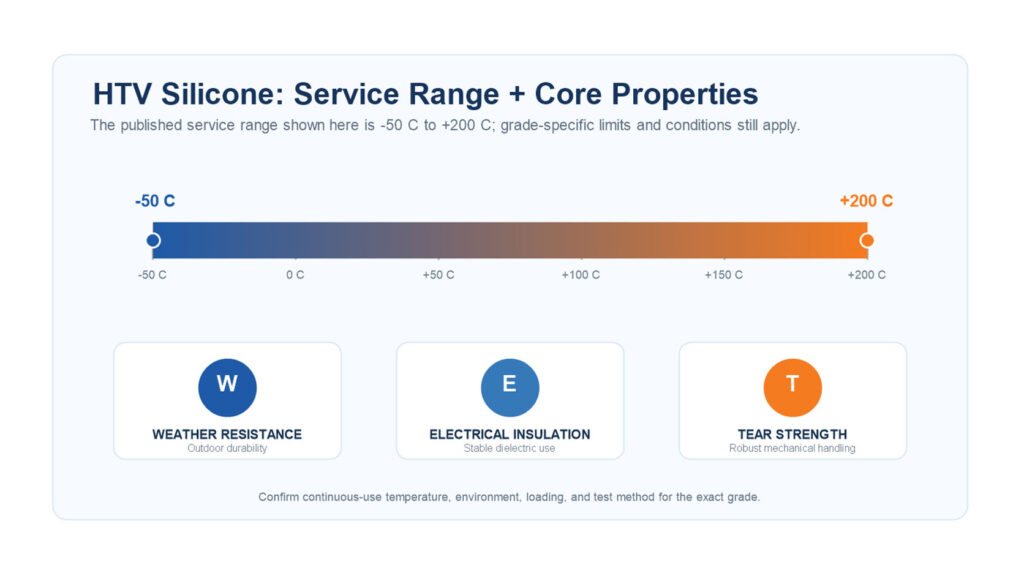

Основные свойства термотрансферной силиконовой резины
- Широкий диапазон рабочих температур: приблизительно от −50°C до +200°C в непрерывном диапазоне, с кратковременными повышениями.
- Прочные механические узлыДоступен в вариантах с высокой прочностью на разрыв и растяжение, а также в высоком качестве. дюрометры Шора А.
- Электрическая изоляция: основной материал для проводов, кабелей и высоковольтные изоляторы.
- Устойчивость к химическим веществам, атмосферным воздействиям и ультрафиолетовому излучению.: устойчив к воздействию окружающей среды и многих масел и растворителей.
- Диапазон рецептур: армированные, огнестойкие и специальные марки (например, фенилсодержащий PVMQ для экстремально низких температур).
Где используется термотрансферная силиконовая резина
Благодаря возможности фрезерования, формования и экструзии для получения прочных, термостойких деталей, термотрансферная пленка находит применение в электротехнике, промышленности, автомобилестроении и медицине.

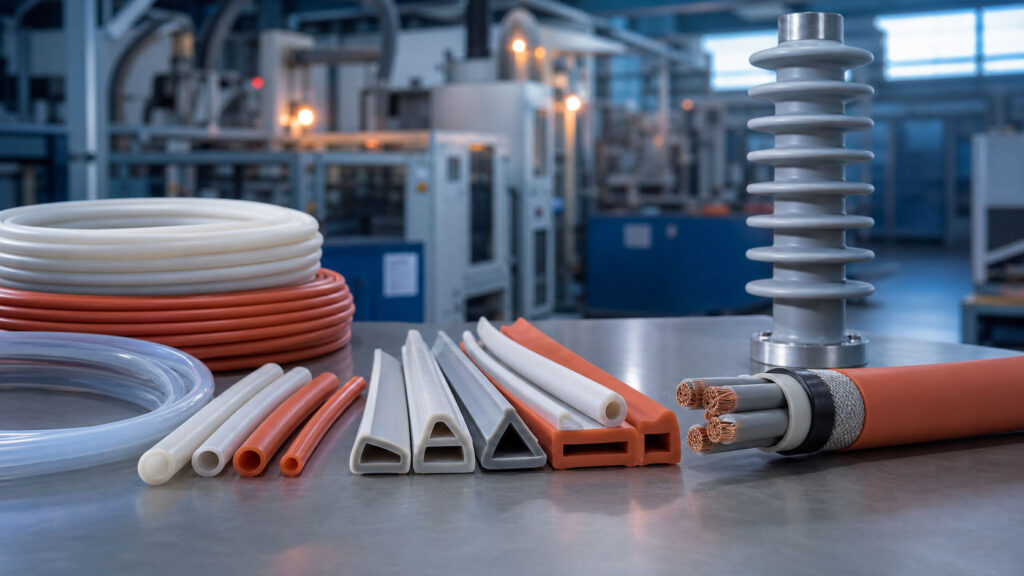

- Изоляция проводов и кабелейпервичная изоляция и оболочка для силовых и контрольных кабелей, а также навесы для высоковольтных изоляторов а также корпуса, устойчивые к нагреву и образованию поверхностных пробоин.
- Экструдированные профили, трубы и шланги: уплотнения, прокладки, U-образные профили, профили из губчатого/пенопластового материала и армированные шланги, изготовленные методом непрерывной вулканизации горячим воздухом в длинных непрерывных производственных циклах.
- Клавиатуры, мембраны и переключателиПрочные, приятные на ощупь элементы управления, изготовленные методом компрессионного формования, для оборудования, пультов дистанционного управления и бытовой техники — например. высокая тактильная чувствительность и водонепроницаемый силиконовые клавиатуры.
- Автомобильная промышленность и электромобильность: колпачки турбокомпрессоров и свечей зажигания, компоненты системы зажигания, патрубки радиатора и системы охлаждения, а также уплотнения аккумуляторных батарей электромобилей, подверженные воздействию тепла и вибрации.
- формованные промышленные деталиВысокопрочные втулки, уплотнительные кольца, прокладки и антивибрационные опоры, где важны прочность на разрыв и стабильность размеров.
- Бытовая техника, освещение и электроника: уплотнители дверцы духовки и парового утюга, линзы и уплотнители светодиодов, а также герметизация, подвергающаяся многократным циклам нагрева.
- Контакт с медицинскими и пищевыми продуктами: платиноотверждаемый, дополнительно отверждаемый термотрансферный материал для трубок, уплотнений и деталей, подвергающихся многократному контакту, которые должны соответствовать требованиям пищевой и медицинской промышленности.
- Потребительские товары и носимые товары: изделия из твердого силикона, полученные методом компрессионного формования, такие как силиконовые браслеты а также прочные ремни, которые должны быть износостойкими и не выцветать.
Что нужно проверить при выборе термотрансферной пленки?
- Система отвержденияПерекись водорода или платина? Это влияет на запах, остатки, необходимость последующей обработки и соответствие пищевым/медицинским стандартам.
- После заживленияВключена ли в бюджет дополнительная выпечка в сроки выполнения заказа?
- ПроцессФормованный или экструдированный — для этих двух методов требуются разные инструменты и марки стали.
- Дюрометр и сорт: соответствие твердости, прочности на разрыв, а также любым требованиям к огнестойкости или устойчивости к низким температурам требованиям к детали.
- Облегающий кройДля больших объемов и жестких допусков, перед принятием решения, сравните HTV с LSR.
Часто задаваемые вопросы
Что означает аббревиатура HTV?
HTV расшифровывается как высокотемпературная вулканизация — это силиконовая резина, которая отверждается при высокой температуре, обычно выше 150°C.
HTV — это то же самое, что HCR?
В принципе, да. Термотрансферную пленку часто называют высококонсистентной резиной (HCR), потому что изначально она представляет собой твердую, плотную массу, а не жидкость.
Требуется ли дополнительная термообработка силиконовой резины HTV?
Термотрансферная пленка, отвержденная перекисью водорода, почти всегда нуждается в дополнительной полимеризации для удаления остатков и достижения стабильных свойств. Термотрансферная пленка, отвержденная платиной, часто в этом не нуждается.
HTV или LSR — что мне выбрать?
Для экструзионных профилей, кабелей и высокопрочных или высокотвердых деталей используйте термотрансферную пленку (HTV); для высокопроизводительных деталей, изготовленных методом литья под давлением, выбирайте силиконовый герметик (LSR). Полное сравнение см. в нашем руководстве по сравнению LSR и HTV.
О том, как термотрансферная пленка вписывается в процесс отверждения силикона в целом, см. Что такое вулканизация силикона?.
Рекомендации
- Высокотемпературная вулканизирующаяся силиконовая резина — Энциклопедия Britannica, определение формы HTV.
- Вулканизация — Энциклопедия Britannica, сшивание эластомеров.
- ASTM D2240 — Стандартный метод испытания свойств резины, твердость по дюрометру. — ASTM International.
- IEC 62217 — Полимерные высоковольтные изоляторы: определения, методы испытаний и критерии приемки. — Международная электротехническая комиссия.
- Предложение по оценке изоляторов из композитного силиконового каучука HTV — Рецензируемое исследование, Национальная медицинская библиотека США (PMC).
- Высококонцентрированные силиконовые резиновые пены — В рецензируемом обзоре отмечается непрерывная вулканизация горячим воздухом/инфракрасным излучением (PMC).
