דפוס משטח מוצר סיליקון

ניתן לעצב תבנית משטח של מוצר סיליקון לתוך החלק, לסמן אותה לאחר היציקה, או להוסיף אותה כציפוי או שכבה מודפסת. מסלולים אלה עשויים להיראות דומים על דגימה חדשה, אך הם אינם מתיישנים באותו אופן. הבחירה המעשית תלויה בשאלה האם על המשטח לספק אחיזה, לשאת מיתוג, לשרוד ניקוי, לעמוד בדרישות מגע עם מזון, או לשמור על תקן קוסמטי מבוקר בכל אצוות הייצור.

הדוגמאות העמידות ביותר נבנות בדרך כלל בתוך התבנית. גימורים מודפסים ומצופים מספקים יותר חופש צבע ויזואלי, אך אורך חיי השירות שלהם תלוי בהכנת פני השטח, בהקשייה ובחשיפה בפועל לשחיקה, כימיקלים, חום וקרינת UV.

סיכום מנהלים

• השתמשו במרקם יצוק, מאפיין מובלט או מאפיין מוטבע כאשר עמידות בפני שחיקה ועקביות האצווה חשובות יותר מפרטי הצבע. הדוגמה היא חלק מגיאומטריית הסיליקון ולא שכבת פני שטח נפרדת.
• השתמשו בסימון לייזר, הדפסת טמפון או הדפסת משי עבור גרפיקה עדינה ועיצובים משתנים, אך ודאו כי יש לאמת את הניגודיות, ההידבקות והבלאי על גבי פורמולת הסיליקון עצמה - לא רק על לוחית בדיקה שטוחה.
• התייחסו להפעלה פלזמה או כימית כאל חומר הדבקה, ולא כגימור דקורטיבי קבוע. השפעתם יכולה לדעוך לפני ההדפסה או הציפוי, לכן יש לשלוט בזמן בין הטיפול לפעולה הבאה.

כיצד נוצרת תבנית משטח של מוצר סיליקון?

ישנן שלוש דרכים בסיסיות: יצירת הדוגמה בכלי העבודה, שינוי משטח הסיליקון המוקשה, או הוספת חומר על פני השטח.

סיווג זה חשוב משום ש"דוגמת פני שטח" משמשת לעתים קרובות כמפרט אחד למרות שהיא מכסה מנגנוני כשל שונים. מרקם מט יצוק אינו יכול להתקלף. ציפוי רך למגע כן. לוגו מודפס יכול לאבד ניגודיות מבלי לשנות את מרקם הבסיס. לא אמורים להיות קריטריונים משותפים לקבלה אחת.

מתי יש לבנות את התבנית לתוך התבנית?

מרקם יצוק הוא הבחירה המוגדרת כברירת מחדל לאחיזה עמידה, מראה מט, אזורים נגד החלקה ומיתוג מוטבע או מוטבע קבוע. הגימור משוכפל במהלך דפוס דחיסה או הזרקת גומי סיליקון נוזלי, כך שאין צורך בשכבה דקורטיבית משנית.

חריטה וטקסטורה של עובש

עיבוד שבבי CNC, EDM, טקסטורות לייזר, ליטוש והתזת חום מבוקרת - כולם ניתנים לשימוש על פני התבנית. השיטה הנכונה תלויה בגודל המאפיין, גיאומטריית המרקם, פלדת התבנית, כיוון העיצוב והסוג הקוסמטי הנדרש.

מרקמים עמוקים אינם בהכרח טובים יותר. ככל שעומק המרקם עולה, הסיליקון צריך למלא שקעים קטנים יותר ולהשתחרר ממאפיינים אגרסיביים יותר. זה יכול לשנות את התנהגות האוורור, כוח הפירוק, הברק ואת הסיכון לקריעה סביב דפנות דקות.

תכונות מובלטות וחרוטות

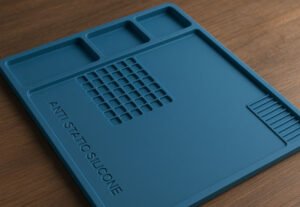

סימן מוטבע ניצב מעל משטח הסיליקון שמסביב. סימן מוטבע שקוע. שניהם עמידים מכיוון שהסימן הוא חלק מהגיאומטריה המעוצבת.

עבור טקסט קטן ולוגואים, סקירת הכלים צריכה לבדוק:

• רוחב ורווח מינימליים של שורות;
• עומק התכונה ורדיוס הפינה;
• כיוון טיוטה ושחרור;
• מרחק מקווי פרידה ושערים;
• סיכון של אוויר לכוד בשקעים דקים;
• ניקוי גישה לחלקים הבאים במגע עם מזון או לשימוש רפואי.

צוותים לעיתים קרובות מאשרים לוגו משרטוט דו-ממדי מבלי לבדוק כיצד הוא ישתחרר מהכלי. הגיאומטריה עשויה להיות ניתנת לעיבוד שבבי אך עדיין לייצר מילוי חלקי, אוויר לכוד או קצוות מעוותים בייצור.

כיצד מרקם התבנית וקשיות הסיליקון משפיעים על תחושת המישוש?

תחושה טקטילית נובעת משילוב של גיאומטריית פני השטח והתנהגות החומר הנפחי. אותו מרקם תבנית יכול להרגיש שונה על סיליקון רך ועל סיליקון מוצק מכיוון שהפני השטח מתעוותים בצורה שונה תחת לחץ האצבע.

לכן, יש לאשר את המרקם על סמך חומר וקשיחות המיועדים לייצור. לוחית מרקם המעוצבת בצורה שונה קשיות שור A שימושי לסינון חזותי, אך אינו דוגמת אישור סופית אמינה.

מתי סימון בלייזר עדיף על גיאומטריה יצוקה?

סימון לייזר שימושי כאשר העיצוב בסדר, יש להוסיף את הסימן לאחר היציקה, אחרת שינויי כלים יהיו איטיים או יקרים מדי. הוא יכול לתמוך במידע סידורי, סימני יישור, סמלים ופרטי מיתוג נבחרים.

המגבלה היא רגישות הפורמולציה. צבע הסיליקון, חומרי מילוי, פיגמנטים ותוספים משפיעים על הניגודיות שניתן להשיג ועל המשטח המושפע מחום. הגדרת לייזר שעובדת על סיליקון שחור עלולה לא להניב תוצאה קריאה או מקובלת מבחינה קוסמטית על חומר שקוף או בהיר.

ניסויי לייזר צריכים לאמת

• ניגודיות תחת תנאי התאורה שצוינו
• הגדרת קצה על משטחים מעוקלים
• סימון עקביות בין אצוות פיגמנט
• שאריות פני השטח או שינוי בהדבקה
• קריאות לאחר שפשוף, ניקוי וחשיפה לקרינת UV
• האם האזור המסומן בא במגע עם מזון, עור או ממשק איטום.

סימון בלייזר הוא ללא מגע, אך זה לא הופך אותו לחף מסיכונים. עודף אנרגיה יכול לשנות את הברק, ליצור שאריות או לפגוע בחתך דק. חלון התהליך חייב להיקבע על גיאומטריית החלק המוגמר.

מתי כדאי להשתמש בהדפסת פד או בהדפסת משי?

השתמשו בהדפסה כאשר העיצוב זקוק לצבע, גרפיקה עדינה או יצירות אמנות שלא ניתן לשחזר כגיאומטריית תבנית. הדפסת פד בדרך כלל מתאים יותר למשטחים מעוקלים, שקועים או לא סדירים. צילום מסך יעיל באזורים שטוחים יותר ויכול להחיל שדות גרפיים גדולים יותר.

לסיליקון יש אנרגיית פני שטח נמוכה, ולכן לא ניתן להניח הידבקות דיו. הדפסה דורשת לעתים קרובות פלזמה, קורונה, פריימר או תהליך הפעלה אחר. ניקיון חשוב באותה מידה. שאריות שחרור עובש, אבק, שמני ידיים ופריחה של סיליקון יכולים להפחית את ההידבקות גם כאשר הדיו ולוח הזמנים של הייבוש לא השתנו.

פער השיפוט הנפוץ הוא לאשר את המראה מיד לאחר ההדפסה. הידבקות ראשונית יכולה להיראות מקובלת, בעוד שכיפוף חוזר, ניגוב IPA, שטיפת כלים, חשיפה לשומן עור או קרינת UV חושפים את הממשק החלש מאוחר יותר.

מה בעצם עושה טיפול בפלזמה?

טיפול בפלזמה מפעיל את משטח הסיליקון כדי לשפר את הרטבה והדבקה. הוא משמש בדרך כלל לפני הדפסה, ציפוי או הרכבה באמצעות דבק. בדרך כלל הוא אינו יוצר מרקם גלוי משמעותי בפני עצמו.

ההשפעה תלוית זמן. לאחר הטיפול, המשטח המופעל בהדרגה מתאושש לעבר אנרגיית פני השטח התחתונה. זיהום וטיפול יכולים להאיץ את אובדן ביצועי ההדבקה השימושיים. עבור ייצור, המפרט צריך לשלוט בעיכוב המרבי בין טיפול בפלזמה להדפסה או ציפוי, יחד עם תנאי אחסון וטיפול בחלקים.

גם הגדרות הפלזמה דורשות בקרה. עוצמה, זמן חשיפה, מרחק הזרבובית, מהירות קו וכיוון מתקן המכשיר משפיעים על אחידות הטיפול. משפט עובר/נכשל כמו "טופלה בפלזמה" אינו מספיק לייצור חוזר.

כיצד יש לבדוק את עמידות דפוס משטח סיליקון?

ה הבדיקה חייבת להתאים למבנה המשטח ושימוש בפועל. מרקם יצוק, גרפיקה מודפסת וציפוי זקוקים לקריטריונים שונים לקבלה.

אין להעתיק יעד מחזור ממוצר אחר ולהתייחס אליו כאל אוניברסלי. מרית מטבח, רצועה לבישה, מקלדת תעשייתית וכפית לתינוק רואים שילובים שונים של שחיקה, חומר ניקוי, חום, שומן עור, כיפוף וקרינת UV. יש לקשור את תוכנית הבדיקה לפרופיל השירות ולהסכים עליה לפני אישור סופי של המשטח.

האם ציפוי יתקלף במדיח כלים בטמפרטורה גבוהה?

זה יכול. הסיכונים העיקריים הם הכנה לקויה של פני השטח, התקשות לא מלאה, כימיה לא תואמת של הציפוי, חשיפה לקצוות, כיפוף חוזר ונשנה וההשפעה המשולבת של חום, חומר ניקוי אלקלי, לחות ומגע מכני.

ציפוי שעובר מבחן שחיקה יבש עדיין עלול להיכשל במדיח כלים מכיוון שמים וחומר ניקוי מגיעים לממשק הציפוי. הכשל מתחיל לעתים קרובות בקצוות, נקודות דקות, שערים, אזורי הבזק של קווי פרידה או אזורים שכופפים שוב ושוב. צוותים נוטים לבדוק את מרכז הלוחית הצבועה שטוחה ולפספס את נקודות הלחץ הללו של חלק הייצור.

עבור חלקים שנחשפו למדיח כלים, יש לבצע אימות באמצעות רכיבים מוגמרים מהתהליך המיועד. יש לבדוק הידבקות, העברת צבע, שינוי ברק, הדבקה, היווצרות שלפוחיות והרמת קצה במרווחי זמן מוגדרים ולא רק במחזור הסופי.

אילו שינויים ישנים במוצרי סיליקון במגע עם מזון ובמוצרי סיליקון לתינוקות?

תרכובת סיליקון תואמת אינה הופכת בהכרח כל גימור מודפס או מצופה למתאים למגע עם מזון. יש לבדוק את המבנה המוגמר, כולל פיגמנטים, דיו, צבעי יסוד, ציפויים, חומרי ריפוי וכל שאריות מהכנת פני השטח.

תקן ה-FDA 21 CFR 177.2600 ו בדיקות LFGB בדרך כלל מתייחסים אליהם עבור יישומי סיליקון למגע עם מזון, אך הדרישה הרלוונטית תלויה בשוק היעד, סוג המגע, הטמפרטורה, משך הזמן והמוצר המוגמר. אין להשתמש בהצהרת ספק עבור האלסטומר הבסיסי כראיה לציפוי נוסף שלא הוערך.

עבור עיצובים במגע עם מזון או לשימוש תינוקות, המסלול בעל הסיכון הנמוך הוא לרוב מרקם יצוק ללא שכבה דקורטיבית נוספת באזור המגע. אם יש צורך בהדפסה או ציפוי, הגדירו:

• האם האזור המעוטר נוגע במזון או בפה;
• חשיפה צפויה לרתיחה, קיטור או מדיח כלים;
• מגע עם רוק, חומרי ניקוי, שמן, חומצה ואלכוהול;
• דרישות הגירה או חומרים ניתנים לחילוץ עבור שוק היעד;
• אימות ניקוי וקבלה חזותית לאחר מחזורים חוזרים.

איכול כימי דורש גם בקרת שאריות ותאימות מתועדת. "שטוף לאחר טיפול" אינו הצהרת אימות מספקת כאשר סיכון ההגירה חשוב.

כיצד טיפולי שטח משפיעים על עקביות ייצור המוני ועלות?

מרקם יצוק בדרך כלל מוסיף עבודת כלים אך מסיר פעולה משנית חוזרת. הדפסה וציפוי מפחיתים חלק ממגבלות הכלים אך מוסיפים סיכון של מתקנים, טיפול, ריפוי, בדיקה, טיפול וסיכון גריטה לכל סדרת ייצור.

בקרות תהליך מרכזיות עשויות לכלול דגימות ייחוס לפני השטח של התבנית, בדיקות ברק ברמת חלל התבנית, מצב מדיית ההתזה, עדכון תוכנית הלייזר, זמן מפלזמה להדפסה, יחס ערבוב דיו, חיי ייצור, טמפרטורת ייבוש, עובי הציפוי, מיקום מתקן ותאורת בדיקה מוגדרת.

בקרות אלו אינן ניתנות להחלפה. לדוגמה, מדידת עובי הציפוי אינה מוכיחה הידבקות, ומדידת הידבקות מוחלטת אינה מוכיחה יציבות צבע לאחר חשיפה לקרינת UV או חומר ניקוי.

כיצד עליכם לבחור את תהליך משטח הסיליקון הנכון?

התחל עם הפונקציה של המשטח, לא עם קובץ הגרפיקה.

בחרו טקסטורה מעוצבת או גיאומטריה מובלטת/מוטבעת כאשר:

• אחיזה או תפקוד מישוש הן הדרישה העיקרית;
• החלק יישטף, ישפשף, יכופף או יטופל שוב ושוב;
• צבע אינו נדרש בדוגמה;
• עקביות אצווה לטווח ארוך חשובה;
• המשטח נמצא באזור מגע עם מזון או עם הפה, שבו שכבות נוספות יוצרות עבודת אימות שניתן להימנע ממנה.

בחרו סימון בלייזר כאשר:

• הגרפיקה בסדר או משתנה;
• שינויים בכלים אינם רצויים;
• ניגודיות בצבע אחד מקובלת;
• ניסוח הסיליקון יכול לייצר ניגודיות יציבה;
• ניתן לאמת את תנאי המגע והבלאי של האזור המסומן.

בחרו בדפוס פד או הדפסה משי כאשר:

• העיצוב דורש צבע אחד או יותר;
• לא ניתן ליצור את הגרפיקה בצורה נקייה בכלי;
• גיאומטריית פני השטח תואמת את שיטת ההעברה;
• ניתן לשלוט בבדיקות פלזמה או פריימר, ריפוי ועמידות כפעולות ייצור.

בחרו ציפוי כאשר:

• המשטח המלא זקוק לברק, צבע, חיכוך או התנהגות מגע ספציפיים;
• הביצועים הנוספים מצדיקים את נטל האימות ובקרת התהליך הגבוה יותר;
• חשיפה לשחיקה, כימיקלים, חום, לחות, קרינת UV וגמישות מוגדרת.

מה יש לציין לפני קביעת כלים ודגימה?

מפרט משטח שמיש צריך לכלול יותר מ"מט", "לוגו לייזר" או "מגע רך". יש לספק את אזור המשטח היעד, ייחוס חזותי, דרישות מרקם או ברק, חומר הסיליקון וקשיחותו, צבע, סיווג מגע, שיטת ניקוי, סביבת שירות, כיפוף צפוי ובדיקת עמידות.

ניתן לבחור את נתיב הייצור סביב הגבול האמיתי:

• אם התבנית חייבת לשרוד לכל אורך חיי החלק, יש להפוך אותה לחלק מהגיאומטריה במידת האפשר.
• אם הדוגמה חייבת לשאת צבע או מידע משתנה, יש לקבל את העובדה שההידבקות והבלאי הופכים למאפיינים מבוקרים.
• אם משתמשים בציפוי באזור מגע תובעני, זמן האימות ובקרת התהליך החוזרת ונשנית שייכים לעלות - לא רק חומר הציפוי.

עבור סקירת ייצור, התשומות המינימליות השימושיות הן מודל תלת-ממדי, אזורי פני שטח מסומנים, גרפיקה, דרגת הסיליקון וקשיותו, שוק היעד, תנאי מגע, מחזור ניקוי, סטנדרט ויזואלי ונפח שנתי צפוי. ללא תשומות אלו, המלצה לתהליך פני השטח היא רק ניחוש קוסמטי.

הפניות

• ASTM G154, נוהג סטנדרטי להפעלת מנורות אולטרה סגולות פלואורסצנטיות (UV) לחשיפה לחומרים לא מתכתיים — ASTM אינטרנשיונל
• ASTM D2240, שיטת בדיקה סטנדרטית לתכונות גומי - קשיות דורומטר — ASTM אינטרנשיונל, 15 (2021)
• עיבוד שבבי פריקה חשמלית (רקע ליצירת טקסטורות עובש) — ויקיפדיה
