Một lớp keo silicon có thể ngăn nước lỏng nhưng vẫn cho phép oxy, carbon dioxide hoặc hơi nước đi qua. Mâu thuẫn rõ ràng này gây ra lỗi trong thông số kỹ thuật của các vỏ kín, màng ngăn, ống silicone, và các sản phẩm nhạy cảm với áp lực.
Khả năng thấm khí của silicone tương đối cao vì các phân tử khí hòa tan vào chất đàn hồi và khuếch tán qua thể tích trống giữa các chuỗi siloxan linh động của nó. Nó có khả năng chống chất lỏng, nhưng không tự động trở thành rào cản khí hoặc hơi nước.
Bài viết này giải thích về đặc tính vật liệu, các biến số ảnh hưởng đến khả năng truyền dẫn và các giới hạn mà kỹ sư cần xác định trước khi lựa chọn hợp chất silicon.
Độ thấm của silicone là gì?
Độ thấm của silicone là tốc độ mà một loại khí hoặc hơi cụ thể đi qua silicone trong các điều kiện xác định. Đây là một đặc tính của vật liệu khối. Nó không giống với sự rò rỉ qua khe hở, đường phân tách, lớp niêm phong bị hỏng hoặc sự nén ép không tốt. vòng đệm O-ring bằng silicon.
Quá trình thẩm thấu diễn ra qua ba giai đoạn:
- Khí này hòa tan vào phía chịu áp suất cao của silicon.
- Các phân tử khuếch tán qua thể tích trống trong mạng lưới polymer.
- Khí thoát ra khỏi bề mặt có áp suất thấp.
Đối với màng đồng nhất ở trạng thái ổn định, mối quan hệ có thể được đơn giản hóa như sau:
Lưu lượng khí tỷ lệ thuận với độ thấm × diện tích × chênh lệch áp suất ÷ độ dày
Phương trình này tách biệt hai thuật ngữ thường bị lẫn lộn với nhau:
| Thuật ngữ | Nó mô tả điều gì? | Hình học có ảnh hưởng đến điều đó không? |
|---|---|---|
| Độ thấm | Một thuộc tính nội tại của một vật liệu, khí và nhiệt độ xác định. | Không, khi được chuẩn hóa đúng cách. |
| Độ thấm | Độ thấm chia cho độ dày màng | Đúng |
| Tốc độ truyền dẫn khí | Thể tích khí đi qua một mẫu xác định theo thời gian | Đúng vậy, diện tích và độ dày đều quan trọng. |
| Tỷ lệ rò rỉ | Dòng chảy qua khe hở, giao diện hoặc lỗi niêm phong. | Chủ yếu được kiểm soát bởi thiết kế và các khuyết tật của gioăng. |
Tỷ lệ rò rỉ khí đo được thấp không chứng minh rằng sự thẩm thấu khí lâu dài là không đáng kể. Thử nghiệm rò rỉ và thử nghiệm độ thấm khí trả lời những câu hỏi khác nhau.
Tại sao cao su silicone lại có độ thấm cao?
Cao su silicon có tính linh hoạt –Si–O–Si– Cấu trúc xương sống, lực liên phân tử thấp và độ linh động chuỗi cao. Những đặc điểm này tạo ra thể tích tự do tạm thời lớn hơn so với nhiều loại cao su hydrocarbon và nhựa nhiệt dẻo. Các phân tử khí có thể di chuyển từ khe hở tạm thời này sang khe hở tạm thời khác.
Độ thấm là kết quả của hai tương tác vật chất:
P = D × S
PĐó là tính thấm.Dlà hệ số khuếch tán.Slà độ hòa tan của khí trong polyme.
Kích thước phân tử ảnh hưởng đến sự khuếch tán, nhưng chỉ riêng kích thước không quyết định kết quả. Độ hòa tan của khí trong polyme có thể chi phối. Ví dụ, carbon dioxide có thể thẩm thấu qua dimethyl silicone nhanh hơn các khí nhỏ hơn vì nó hòa tan trong polyme tốt hơn đáng kể.

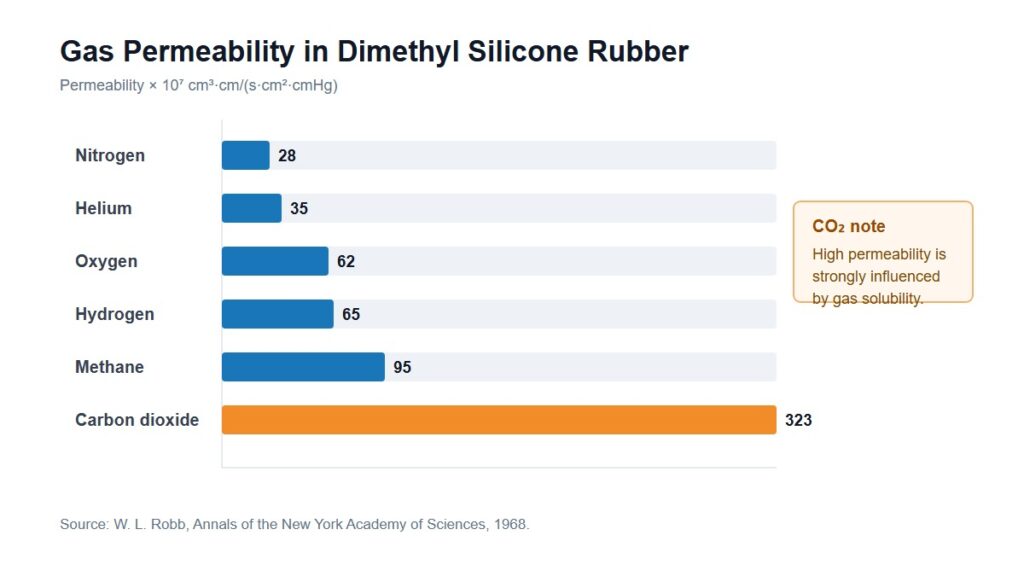

Dữ liệu tham khảo đã công bố về dimethyl silicone minh họa sự khác biệt. Các giá trị thay đổi tùy thuộc vào công thức và điều kiện thử nghiệm, vì vậy bảng này hữu ích cho việc so sánh tương đối chứ không phải là thông số kỹ thuật của sản phẩm hoàn chỉnh.
| Khí đốt | Độ thấm × 10⁹ cm³·cm/(s·cm²·cmHg) | Hệ số khuếch tán × 10⁶ cm²/s | Độ hòa tan, cm³(STP)/(cm³·atm) |
|---|---|---|---|
| Nitơ | 28 | 15 | 0.15 |
| Heli | 35 | 60 | 0.045 |
| Ôxy | 62 | 16 | 0.31 |
| Hydro | 65 | 43 | 0.12 |
| Khí mêtan | 95 | 13 | 0.57 |
| Khí cacbonic | 323 | 11 | 2.2 |
Nguồn: WL Robb, Màng silicon mỏng - Tính chất thấm và một số ứng dụng của chúng, Biên niên sử của Viện Hàn lâm Khoa học New York (1968).
Điểm mấu chốt trên thực tế rất đơn giản: “silicone kín khí” không phải là yêu cầu bắt buộc hoàn toàn. Loại khí cần phải được nêu rõ.
Silicone có khả năng chống thấm nước nhưng vẫn cho phép khí lưu thông không?
Đúng vậy, nhưng chỉ khi "chống thấm nước" có nghĩa là khả năng chống lại sự xâm nhập của chất lỏng với số lượng lớn dưới áp suất và điều kiện lắp ráp đã được chỉ định. Nước lỏng không thể chảy qua silicon nguyên vẹn theo cùng một cách mà khí có thể thẩm thấu qua mạng lưới polymer.
Khả năng thấm hơi nước Khác biệt. Các phân tử hơi riêng lẻ có thể hòa tan và khuếch tán qua silicon. tấm cao su silicone Do đó, chúng có thể ngăn chặn mưa hoặc nước bắn tung tóe trong khi vẫn cho phép hơi ẩm truyền qua theo thời gian.
Sự khác biệt này có ý nghĩa quan trọng trong:
- Các linh kiện điện tử kín tiếp xúc với sự thay đổi độ ẩm;
- Các miếng dán có thể đeo được cần khả năng quản lý độ ẩm;
- Màng dùng trong y tế và phòng thí nghiệm;
- Các loại nắp đậy thực phẩm hoặc dược phẩm yêu cầu có lớp chắn hơi nước xác định;
- Các thiết bị đặt ngoài trời, nơi hiện tượng ngưng tụ hơi nước bên trong là nguy cơ thực sự.
Không nên sử dụng kết quả ngâm trong nước để thay thế cho dữ liệu về sự truyền hơi nước. Chúng đo lường các cơ chế vận chuyển khác nhau.
Loại khí nào thẩm thấu qua silicon nhanh nhất?
Khí carbon dioxide thường có tốc độ truyền qua VMQ cao hơn so với oxy, nitơ, heli hoặc hydro trong điều kiện tương đương. Trình tự này phụ thuộc vào hợp chất và nhiệt độ, nhưng sự khác biệt đủ lớn để ảnh hưởng đến các quyết định thiết kế.
Nghiên cứu về cấu trúc màng silicon Điều này cho thấy các nhóm thế hữu cơ dọc theo chuỗi polymer có thể làm thay đổi đáng kể khả năng thấm oxy và nitơ. Các nhóm alkyl, aryl và trifluoropropyl lớn hơn thường làm giảm khả năng thấm so với dimethyl silicone, mặc dù kết quả vẫn phụ thuộc vào loại khí và công thức cụ thể.
| Loại silicon | xu hướng thấm tương đối | Lý do cấu trúc |
|---|---|---|
| VQQ | Nhìn chung cao | Cấu trúc dimethyl siloxane duy trì tính linh động chuỗi cao và thể tích tự do. |
| PVMQ | Thường thấp hơn VMQ tương đương đối với các loại khí cụ thể. | Các nhóm thế phenyl làm thay đổi sự sắp xếp chuỗi, độ hòa tan và sự khuếch tán. |
| FVMQ | Thường thấp hơn VMQ đa năng | Các nhóm phụ chứa flo làm tăng độ phân cực và thay đổi khả năng hòa tan của khí. |
Sự so sánh này cho thấy tại sao thuật ngữ “silicone” quá chung chung đối với bản vẽ kỹ thuật. VMQ, PVMQ và FVMQ không cung cấp cùng một đặc tính chắn khí, và xếp hạng định tính không thể thay thế dữ liệu thử nghiệm cụ thể của từng hợp chất.
Điều gì làm thay đổi khả năng thấm của silicone?
Các yếu tố kiểm soát chính là loại khí, thành phần hóa học của silicon, nhiệt độ, độ dày, diện tích tiếp xúc và chênh lệch áp suất riêng phần. Công thức pha chế và xử lý bề mặt cũng có thể ảnh hưởng, nhưng tác dụng của chúng cần được kiểm chứng trên vật liệu thực tế. Để biết thêm thông tin về các đặc tính cơ học, nhiệt, điện và hóa học, hãy xem hướng dẫn đầy đủ này. đặc tính của cao su silicon.
| Biến đổi | Ảnh hưởng đến độ thấm hoặc tổng độ truyền | Ý nghĩa đặc tả |
|---|---|---|
| Các loại khí | Thay đổi cả độ hòa tan và sự khuếch tán | Kiểm tra khí thực tế hoặc hỗn hợp khí. |
| Họ silicon | FVMQ và các công thức cải tiến có thể truyền ít khí hơn so với VMQ thông thường. | Chỉ định loại và cấp độ polymer |
| Nhiệt độ | Nhiệt độ cao hơn thường làm tăng khả năng chuyển động và truyền động của xích. | Kiểm tra ở nhiệt độ vận hành tối thiểu và tối đa. |
| độ dày | Không làm thay đổi độ thấm nội tại; độ dày lớn hơn làm giảm tổng lưu lượng. | Kiểm soát độ dày thành phẩm tối thiểu |
| Khu vực lộ thiên | Không làm thay đổi độ thấm nội tại; diện tích lớn hơn làm tăng tổng lưu lượng. | Sử dụng diện tích bề mặt tiếp xúc hiệu quả trong các phép tính. |
| Chênh lệch áp suất riêng phần | Chênh lệch lớn hơn làm tăng lưu lượng khí | Xác định thành phần khí và áp suất ở cả hai phía. |
| Chất độn | Có thể làm tăng độ ngoằn ngoèo của đường đi và giảm sự khuếch tán | Không nên cho rằng hai hợp chất có cùng độ cứng sẽ có tính chất giống nhau. |
| Xử lý bề mặt | Bề mặt bị oxy hóa giống silica có thể tạm thời làm giảm sự khuếch tán oxy. | Định nghĩa điều kiện xử lý, lão hóa và bảo quản |
| Mật độ liên kết chéo | Thường có tác dụng ít hơn so với dự kiến trong phạm vi công thức silicone thông thường. | Không nên sử dụng độ cứng Shore làm thước đo gián tiếp cho độ thấm. |
Độ cứng Shore cao hơn có làm giảm độ thấm không?
Không đáng tin cậy. Hợp chất cứng hơn có thể chứa các mức độ chất độn khác nhau hoặc cấu trúc mạng lưới khác nhau, nhưng Độ cứng Shore A Không đề cập trực tiếp đến việc truyền tải khí đốt.
Đây là một lỗi lựa chọn phổ biến. Các nhóm so sánh tấm có độ cứng 40 Shore A và 70 Shore A và cho rằng loại có độ cứng cao hơn sẽ tự động có khả năng chắn khí tốt hơn. Các nghiên cứu đã công bố về cao su silicon và PDMS chưa qua xử lý cho thấy rằng những thay đổi bình thường về mật độ liên kết ngang có thể ít ảnh hưởng so với hóa học polymer, độ hòa tan khí, nhiệt độ và chất độn.
Nếu tính thấm là yếu tố quan trọng, hãy yêu cầu dữ liệu về tính thấm hoặc độ truyền dẫn của hợp chất cụ thể. Không nên suy luận tính thấm từ độ cứng, độ bền kéo hoặc độ biến dạng nén.
Nhiệt độ có làm tăng tính thấm của silicone không?
Nhìn chung là đúng. Nhiệt độ cao hơn làm tăng tính linh động của chuỗi polymer và khả năng khuếch tán khí. Nhiệt độ thấp hơn làm giảm thể tích tự do và chuyển động phân tử, mặc dù sự chuyển pha và độ hòa tan của khí có thể làm phức tạp xu hướng này.
Do đó, giá trị ở nhiệt độ phòng là bằng chứng yếu cho thấy gioăng có thể hoạt động ở 150°C. Chi tiết vẫn có thể giữ được các đặc tính cơ học trong khi truyền dẫn lượng khí nhiều hơn đáng kể so với dự kiến. Độ bền vật liệu và hiệu suất chắn khí là hai yêu cầu riêng biệt.
Liệu lớp silicon dày hơn có ngăn chặn được sự thấm nước?
Thành dày hơn làm giảm tốc độ truyền dẫn, nhưng không biến silicone thành vật liệu chắn thực sự. Trong điều kiện ổn định, việc tăng gấp đôi độ dày sẽ làm giảm lưu lượng xuống khoảng một nửa khi vật liệu, khí, diện tích, nhiệt độ và chênh lệch áp suất không thay đổi.
Độ dày cũng làm tăng thời gian cần thiết để đạt được trạng thái dòng chảy ổn định. Điều này có thể khiến một thử nghiệm ngắn hạn trông tốt hơn so với hoạt động lâu dài. Đối với việc lưu trữ, giữ chân không hoặc giữ áp suất trong nhiều ngày, thời gian thử nghiệm phải đủ dài để phân biệt sự khuếch tán tạm thời với hành vi ở trạng thái ổn định.

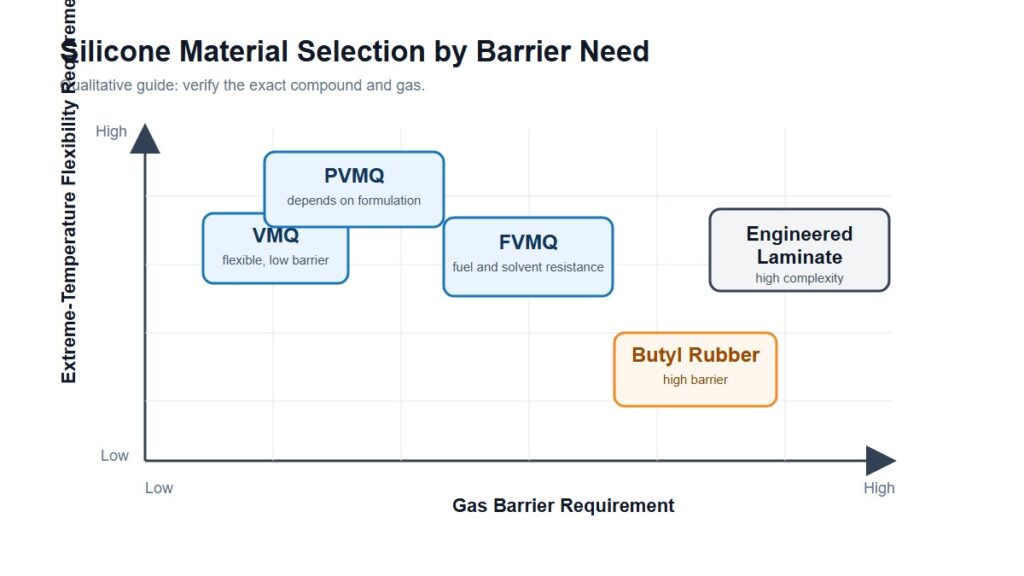

VMQ, PVMQ và FVMQ có những điểm gì khác biệt?
Các họ polyme silicon Những thay đổi này ảnh hưởng đến cả khả năng thấm hút và các đặc tính khác, vốn là lý do chính đáng để lựa chọn silicone.
| Vật liệu | xu hướng thấm | Lý do chính để chọn nó | Ranh giới cần kiểm tra |
|---|---|---|---|
| VQQ | Cao | Khả năng chịu nhiệt tổng thể, tính linh hoạt, cách điện và khả năng gia công rộng rãi | Lựa chọn không tối ưu khi chức năng chính là khả năng giữ khí. |
| PVMQ | Thấp hơn một số cấp độ VMQ, nhưng vẫn có khả năng thẩm thấu. | Tính linh hoạt ở nhiệt độ thấp; các nhóm phenyl ức chế sự kết tinh. | Hiệu quả của lớp màng chắn vẫn phụ thuộc vào công thức. |
| FVMQ | Thường thấp hơn VMQ hoặc PVMQ. | Khả năng chống chịu tốt hơn với nhiên liệu, dầu và dung môi, đồng thời giảm sự truyền dẫn khí. | Chi phí, đặc tính hoạt động ở nhiệt độ thấp và tính chất cơ học khác với VMQ. |
| Cao su butyl | Khả năng thấm khí thấp hơn nhiều so với silicon. | Giữ khí, túi khí, lớp lót bên trong | Khả năng chịu nhiệt độ cao thấp hơn và các giới hạn hóa học khác nhau |
| Vật liệu nhiều lớp kỹ thuật | Có thể cung cấp đường truyền tải thấp hơn nhiều. | Các ứng dụng yêu cầu bề mặt silicon cộng với khả năng chắn bảo vệ | Liên kết, mỏi uốn, cạnh, lỗ kim và độ phức tạp của quy trình |
Nếu yêu cầu hàng đầu là độ thấm thấp, việc thay đổi hình dạng của bộ phận VMQ có thể kém hiệu quả hơn so với việc thay đổi loại polymer hoặc thêm lớp chắn. Nếu yêu cầu hàng đầu là khả năng chịu được nhiệt độ khắc nghiệt, thì việc sử dụng PVMQ cải tiến hoặc cấu trúc composite có thể là một sự thỏa hiệp tốt hơn.
Khi nào thì khả năng thẩm thấu silicon cao có ích?
Độ thấm cao rất hữu ích khi việc trao đổi khí được kiểm soát là một phần chức năng chứ không phải là một nhược điểm.
Các ví dụ bao gồm màng oxy hóa, thiết bị nuôi cấy tế bào vi lưu, nghiên cứu tách khí, các thành phần y tế thoáng khí, cân bằng áp suất và một số giao diện đeo được. Màng PDMS mỏng Có thể cho phép trao đổi oxy và carbon dioxide trong khi vẫn chứa môi trường lỏng.
Thiết kế vẫn cần xác định rõ phạm vi truyền dẫn. "Khả năng thoáng khí" không phải là một thông số kỹ thuật có thể đo lường được. Bản vẽ hoặc kế hoạch kiểm định cần nêu rõ loại khí, nhiệt độ, chênh lệch áp suất, diện tích hoạt động, độ dày và phạm vi lưu lượng cho phép.
Quá trình xử lý bề mặt cũng cần được kiểm soát. Nghiên cứu về PDMS được xử lý bằng plasma oxy cho thấy bề mặt giống silica bị oxy hóa ban đầu làm giảm sự khuếch tán oxy—đôi khi hơn 50%—nhưng PDMS tiêu chuẩn 10:1 được bảo quản trong không khí đã khôi phục lại tốc độ khuếch tán ban đầu sau khoảng ba ngày. Bảo quản trong nước làm chậm quá trình phục hồi. Nguồn: Sự thay đổi về khuếch tán khí qua PDMS.
Một phương pháp điều trị làm thay đổi tính thấm của da ngay trong ngày đầu tiên có thể không mang lại kết quả tương tự sau khi bảo quản hoặc sử dụng nhiều lần.
Khi nào thì silicone không phải là vật liệu chắn khí phù hợp?
Silicone là một lựa chọn kém hiệu quả khi chức năng chính là giữ khí, duy trì chân không, ngăn ngừa oxy hóa hoặc hạn chế sự xâm nhập của hơi nước trong thời gian dài. Các trường hợp rủi ro điển hình bao gồm:
- Các túi khí nén được kỳ vọng sẽ giữ áp suất trong thời gian dài;
- Các lớp niêm phong chân không, trong đó sự thẩm thấu chiếm ưu thế sau khi đã kiểm soát được sự rò rỉ từ bên ngoài;
- bao bì nhạy cảm với oxy;
- Vật chứa chất làm lạnh hoặc khí đặc biệt;
- Cảm biến kín với giới hạn sai lệch độ ẩm nghiêm ngặt;
- Các màng mỏng tiếp xúc với sự chênh lệch áp suất liên tục.
Trong các ứng dụng này, trước tiên hãy so sánh cao su butyl, polyme flo, màng chắn kim loại, vải tráng phủ hoặc cấu trúc nhiều lớp. Silicone có thể vẫn cần thiết vì lý do nhiệt độ, độ dẻo, khả năng tương thích sinh học hoặc quy trình sản xuất, nhưng điểm yếu về khả năng chắn của nó sau đó cần được khắc phục bằng các biện pháp kỹ thuật.
Nên kiểm tra khả năng thấm hút của silicone như thế nào?
Hãy sử dụng phương pháp báo cáo thuộc tính cần thiết cho thiết kế. ASTM D1434-23 Sử dụng phương pháp đo áp suất để xác định tốc độ truyền khí, độ thấm và—nếu có—độ thấm của màng và tấm. ISO 15105-1:2007 Tiêu chuẩn này đề cập đến việc kiểm tra áp suất chênh lệch đối với màng và tấm nhựa; ISO liệt kê phiên bản này là phiên bản hiện hành nhưng đang được sửa đổi vào năm 2026.
Một bản đặc tả kiểm thử hữu ích cần bao gồm:
- Thành phần chính xác và điều kiện đóng rắn;
- Độ dày mẫu và diện tích tiếp xúc;
- khí mục tiêu hoặc hỗn hợp khí xác định;
- áp suất và áp suất riêng phần ở cả hai phía;
- nhiệt độ và độ ẩm tương đối;
- lịch sử điều trị và hậu điều trị;
- xử lý bề mặt và thời gian lão hóa;
- thời gian thử nghiệm và tiêu chí trạng thái ổn định;
- Số lượng đơn vị yêu cầu và giới hạn chấp nhận.
Kiểm tra vật liệu hay kiểm tra sản phẩm hoàn thiện?
Khi ứng dụng đòi hỏi tính chính xác cao, hãy thử cả hai phương pháp. Thử nghiệm độ thấm trên tấm phẳng giúp phân lập hành vi của vật liệu khối. Thử nghiệm giảm áp suất, khí dò hoặc độ ẩm trên cụm lắp ráp hoàn chỉnh giúp ghi lại các mối nối, độ nén, độ bám dính, đường phân tách và hình dạng thực tế.
Hai kết quả này không thể thay thế cho nhau:
| Mức độ kiểm tra | Điều nó tiết lộ | Những gì nó thiếu |
|---|---|---|
| Phiếu vật liệu | Truyền dẫn hợp chất nội tại trong điều kiện được kiểm soát | Hình dạng gioăng, mối nối, biến thể khuôn đúc |
| Bộ phận đúc | Ảnh hưởng của độ dày thực tế, quá trình đóng rắn và hình dạng cục bộ | Giao diện lắp ráp hoàn chỉnh |
| Đã hoàn thành lắp ráp | Sự thẩm thấu và rò rỉ kết hợp trong điều kiện sử dụng | Có thể không xác định được con đường nào dẫn đến kết quả đó. |
Đối với việc kiểm soát sản xuất, kiểm tra kích thước và thử độ cứng Shore là chưa đủ khi khả năng truyền khí là đặc tính quan trọng đối với chất lượng. Có thể cần đến chứng nhận hợp chất, quy trình đóng rắn được kiểm soát và xác nhận khả năng truyền khí định kỳ.
Cần những thông tin gì trước khi lựa chọn vật liệu silicone?
Không thể lựa chọn vật liệu chỉ dựa trên từ "silicone". Trước tiên, hãy xác định vấn đề vận chuyển:
- Loại khí hoặc hơi nào phải đi qua—hoặc phải bị chặn lại?
- Tỷ lệ lây truyền cho phép là bao nhiêu?
- Nhiệt độ và chênh lệch áp suất khi hoạt động là bao nhiêu?
- Diện tích bề mặt tiếp xúc là bao nhiêu?
- Độ dày tối thiểu của thành hoặc màng là bao nhiêu?
- Yêu cầu này được đo lường sau quá trình xử lý nhiệt, xử lý plasma, khử trùng hoặc lão hóa hay không?
- Những yêu cầu về cơ học, hóa học và quy định nào ngăn cản việc sử dụng vật liệu có độ thấm thấp hơn?
Nếu thiếu các thông tin đầu vào đó, chỉ số độ thấm từ bảng dữ liệu chung sẽ có ít giá trị. Nó có thể mô tả một loại khí, độ dày, hệ đơn vị, trạng thái đóng rắn hoặc nhiệt độ khác. Quyết định đúng đắn không phải là liệu silicone có "thấm" hay không, mà là liệu độ truyền dẫn đo được của hợp chất và hình dạng cụ thể đó có nằm trong giới hạn của sản phẩm trong điều kiện sử dụng hay không.
