بیشتر تیمها سیلیکون را همانطور که یک قطعه کاتالوگی را انتخاب میکنند، انتخاب میکنند. آنها عبارت “از نظر شیمیایی بیاثر” را میخوانند، فرض میکنند که مایع آنها را میپوشاند و به کار خود ادامه میدهند. آببندی از بازرسی اولیه سربلند بیرون میآید. هفته اول در محل را پشت سر میگذارد.
سپس متورم میشود. واشری که برای چاپ اندازهگیری شده بود، از یک مشتری 12% سایز بزرگ، نرم و بیرمق برگشت داده شد. هیچکس جنس را تغییر نداد. سیال دقیقاً همان کاری را کرد که شیمی پیشبینی میکرد - فقط مشخصات هرگز آن را در نظر نگرفت.
سیلیکون (VMQ) در برابر آب، الکلها، اسیدها و بازهای رقیق، ازن و اشعه ماوراء بنفش بیاثر است زیرا ستون فقرات Si-O آن هیچ محل واکنش آسانی ارائه نمیدهد. این ماده به طور جهانی مقاوم نیست: حلالهای غیرقطبی و هیدروکربنهای داغ آن را متورم میکنند، اکسیدکنندههای قوی و اسیدهای غلیظ آن را تخریب میکنند و انواع استاندارد آن تقریباً هیچ مقاومتی در برابر روغن یا سوخت ندارند - که دقیقاً به همین دلیل است که فلوروسیلیکون (FVMQ) وجود دارد. آنچه در ادامه میآید این است که آن مرز واقعاً کجا قرار میگیرد، و چگونه مقاومت به جای فرض، اثبات میشود.
خلاصه اجرایی
- بیاثری در ستون فقرات وجود دارد، نه در درجهی برگهی اطلاعات. زنجیره Si-O-Si در برابر اکسیداسیون، ازن و هیدرولیز مقاومت میکند، اما هیچ کاری برای جلوگیری از نفوذ حلالهای غیرقطبی و متورم شدن شبکه انجام نمیدهد.
- “سازگار” بدون دما، غلظت و زمان قرار گرفتن در معرض نور، هیچ معنایی ندارد. همین سیال میتواند در دمای ۲۳ درجه سانتیگراد به صورت غوطهوری متناوب توصیه شود و در دمای ۱۰۰ درجه سانتیگراد به صورت غوطهوری مداوم توصیه نمیشود.
- روغن و سوخت از جمله موارد کلاسیک اشتباه در مشخصات فنی هستند. VMQ استاندارد در هیدروکربنها به شدت متورم میشود؛ اگر تماس با روغن، سوخت یا حلال آروماتیک وجود داشته باشد، بحث به سمت فلوروسیلیکون میرود، نه یک گرید سیلیکونی متفاوت.

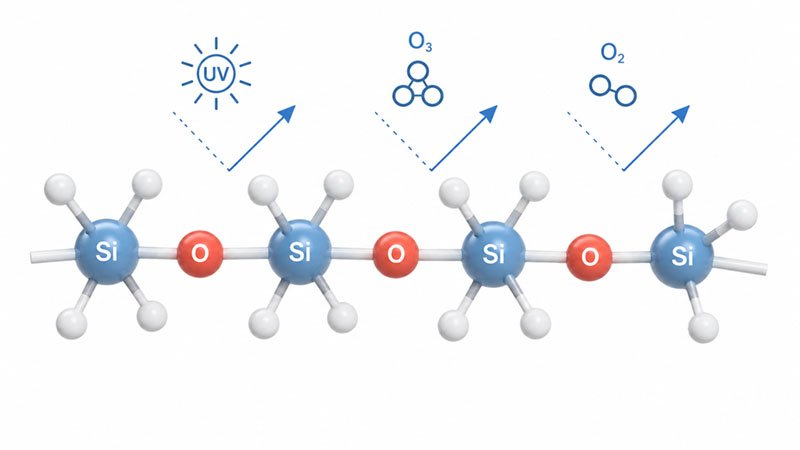

چرا سیلیکون بیاثر است: ستون فقرات، نه برند
سیلیکون یک پلی سیلوکسان — یک اسکلت معدنی Si-O-Si با گروههای متیل آویزان از سیلیکون. لاستیکهای آلی (NR، EPDM، NBR) بر روی زنجیرههای کربن-کربن ساخته شدهاند. این تفاوت، کل داستان است.
پیوند Si-O یکی از قویترین پیوندها در الاستومرهای تجاری است و هیچ پیوند دوگانهای در زنجیره اصلی ندارد که ازن یا اکسیژن به آن حمله کند. بنابراین سیلیکون در فضای باز به مدت بیش از 20 سال در برابر اکسیداسیون، اشعه ماوراء بنفش، ازن و هوازدگی مقاوم است. لاستیکهای آلی ترک. در برابر آب، الکلها، اسیدهای رقیق آبی و بازها، واقعاً پایدار است.

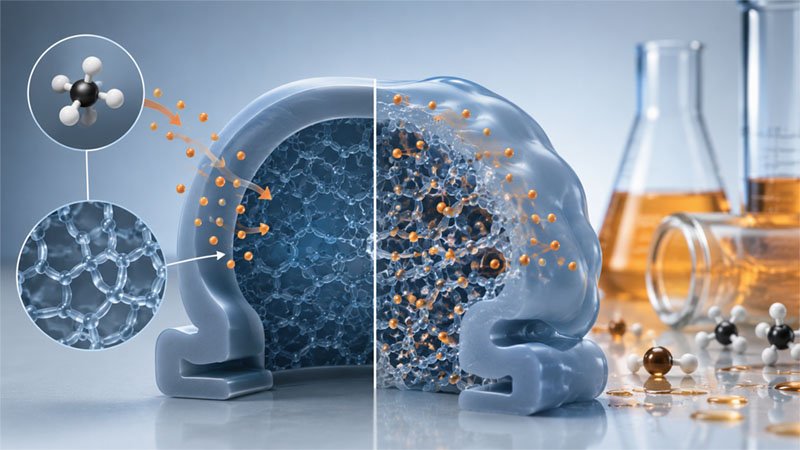

اما بیتحرکی نسبت به واکنش با مقاومت در برابر آن یکسان نیست جذب. سیلیکون یک شبکه نسبتاً باز و با چگالی اتصال عرضی کم است. مولکولهای کوچک غیرقطبی مستقیماً وارد آن میشوند. واکنش شیمیایی هرگز رخ نمیدهد - قطعه فقط متورم، نرم میشود و نیروی آببندی خود را از دست میدهد. تیمها دائماً این دو چیز را با هم ترکیب میکنند و از همین جاست که بیشتر شکستهای میدانی شروع میشود.
جایگاه سیلیکون
اینها محیطهایی هستند که VMQ استاندارد همانطور که از شهرت “بیاثر” پیداست، رفتار میکند:
- آب سرد و گرم، آب نمک و بیشتر محلولهای نمکی آبی
- متانول، اتانول، ایزوپروپیل الکل، گلیکولها و گلیسیرین
- اسیدهای معدنی رقیق و قلیاهای رقیق در دمای محیط
- ازن، اکسیژن و قرار گرفتن در معرض اشعه ماوراء بنفش - سیلیکون در اینجا تقریباً بهترین نوع است
در این محیطها، محدودیتهای عملی از دما و زمان ناشی میشوند، نه حمله شیمیایی. آب گرم مداوم و بخار کمفشار زیر حدود ۱۰۰ درجه سانتیگراد برای بسیاری از گریدها قابل تحمل است؛ حالت شکست در آنجا هیدرولیز و بازگشت آهسته است، نه تورم.

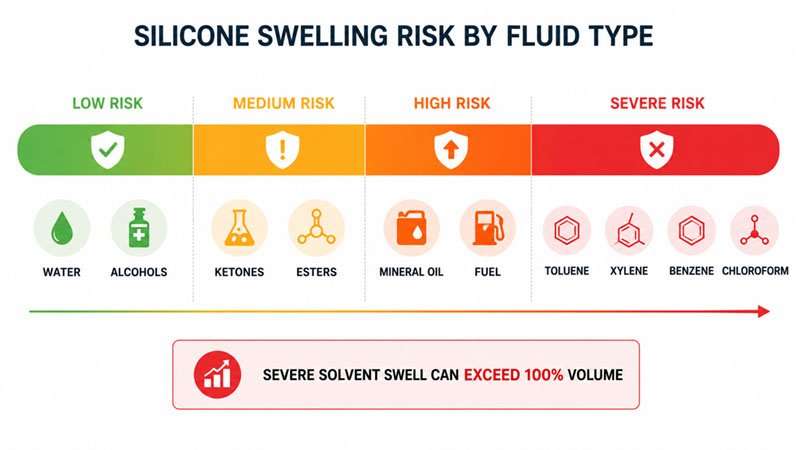

سیلیکون چه تاثیری دارد: تورم، نه واکنش
این نیمی از اطلاعات مربوط به تصاویر است که از آنها صرف نظر شده است.
حلالهای آروماتیک و کلردار
تولوئن، زایلن، بنزن، تتراکلرید کربن و کلروفرم بدترین مواد مضر هستند. سیلیکون استاندارد میتواند در این مواد ۱۰۰ تا ۲۰۰ برابر حجم خود متورم شود - مانند اسفنج، حلال را جذب میکند، باد میکند و تقریباً تمام یکپارچگی مکانیکی خود را از دست میدهد. وقتی حلال به سرعت خارج میشود، قطعه کوچک میشود، اما به ندرت به ابعاد یا سختی اولیه خود برمیگردد. برای آببندی، آن چرخه تورم/تورمزدایی، پایان قطعه است.
کتونها و استرها
استون، MEK و اتیل استات باعث تورم متوسط میشوند. تماس کوتاه و متناوب (یک مرحله پاک کردن، یک مرحله تمیز کردن) معمولاً قابل تحمل است. غوطهوری مداوم اینطور نیست.

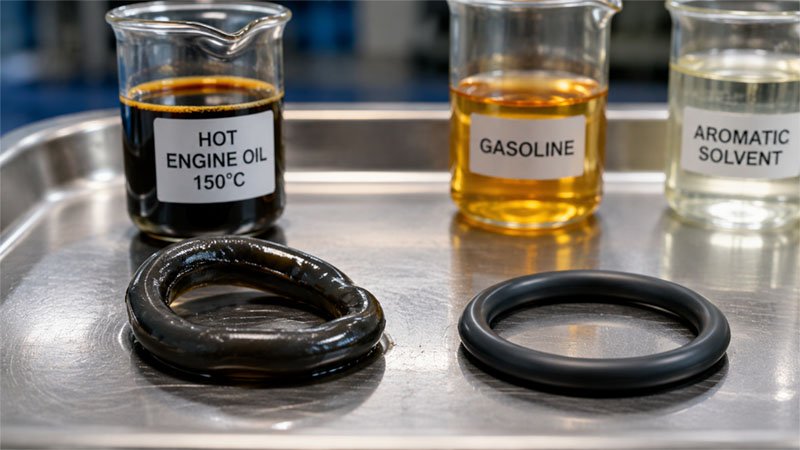

روغنها و سوختها - موردی که هزینهبر است
VMQ استاندارد مقاومت کمی در برابر روغن معدنی، روغن موتور، بنزین و گازوئیل، به خصوص در دمای بالا، دارد. این رایجترین و پرهزینهترین نقص در مشخصات فنی است که میبینم، زیرا قطعه تا زمانی که در سیال در دمای مناسب قرار نگیرد، خوب به نظر میرسد. اگر روغن یا سوخت در سیستم باشد، پاسخ این است که فلوروسیلیکون (FVMQ), که هزینه و مقداری انعطافپذیری در دمای پایین را با مقاومت واقعی در برابر هیدروکربن معامله میکند. این اختلاف قیمت کمی نیست - قبل از ارائه قیمت، سیال را تأیید کنید.
جایی که سیلیکون واقعاً تجزیه میشود
تورم، ورود مواد شیمیایی برگشتپذیر به شبکه است. تخریب آیا ستون فقرات در حال شکستن است؟ عواملی که این کار را انجام میدهند:
- اسید سولفوریک و اسید نیتریک غلیظ
- قلیاهای غلیظ و داغ (حمله سوزاننده به پیوند Si-O)
- اکسیدکنندههای قوی و بخار فوق داغ بالای ۱۲۰ درجه سانتیگراد که باعث برش زنجیره هیدرولیتیک میشوند
وقتی اسکلت اصلی بریده میشود، هیچ بهبودی و هیچ گونه تورمزدایی وجود ندارد. قطعه گچی میشود، ترک میخورد یا حالت چسبناک پیدا میکند. برای این رسانهها، سیلیکون پلیمر پایه نامناسبی است - و مشکلی از نظر درجهبندی نیست.
آیا سیلیکون بو و طعم را جذب میکند؟
این موضوع دائماً در مورد مواد غذایی و محصولات کودک مطرح میشود، بنابراین ارزش دارد که دقیق باشید. سیلیکون بوها را از نظر شیمیایی جذب نمیکند. کاری که انجام میدهد این است که نفوذ کردن. همان شبکهی بازی که به گازها اجازه عبور میدهد، به مولکولهای بو و طعم نیز اجازه میدهد تا جذب سطح شده و بعداً به آرامی آزاد شوند. نفوذپذیری گاز و بخار سیلیکون برای مکانیسم.
یک منبع دوم و جداگانه نیز وجود دارد: یک قطعه تازه با بوی خاص خود تقریباً همیشه به معنای سیلیکونی است که با پراکسید پخته شده و دوره پخت تکمیلی آن انجام نشده یا کوتاه شده است. سیلیکون پخت شده با پلاتین هیچ محصول جانبی واکنشی ندارد و عملاً از قالب بدون بو است. انواع پخت شده با پراکسید حاوی مواد فرار ناچیزی هستند که برای از بین رفتن به یک دوره پخت تکمیلی مناسب (معمولاً 200 درجه سانتیگراد به مدت 4 ساعت) نیاز دارند. اگر مشتری بویی را روی ... گزارش کند بخش در تماس با غذا, قبل از سرزنش کردن ماده، سیستم پخت و سوابق پس از پخت را بررسی کنید.

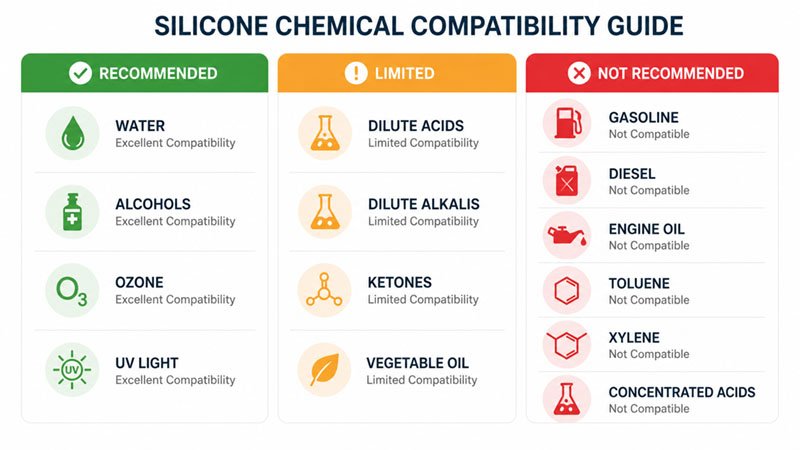

نمودار سازگاری شیمیایی سیلیکون
رتبهبندیهای زیر برای VMQ عمومی در دمای محیط، تماس متناوب است. R = توصیه میشود (تاثیر کمی دارد یا هیچ تاثیری ندارد)،, L = محدود (تورم یا تغییر خاصیت قابل اندازهگیری؛ استفاده مشروط)،, N = توصیه نمیشود (تورم یا تخریب شدید). این را به عنوان یک ابزار غربالگری در نظر بگیرید، نه یک تایید نهایی - برای دلیل آن به بخش آزمایش مراجعه کنید.
| متوسط | رتبهبندی VMQ | رفتار - اخلاق |
|---|---|---|
| آب (سرد) | R | پایدار؛ حد اولیه دما است |
| آب گرم / بخار ≤100 درجه سانتیگراد | L | هیدرولیز آهسته در معرض قرار گرفتن مداوم و طولانی مدت |
| بخار فوق گرم >120°C | N | برش/برگشت زنجیره هیدرولیتیک |
| نمک / آب نمک، آب دریا | R | بیاثر |
| اسیدهای معدنی رقیق (<10%) | L | سرما را تحمل میکند؛ از گرما یا غلظت زیاد اجتناب کنید |
| اسید سولفوریک/نیتریک غلیظ | N | تخریب ستون فقرات |
| اسید استیک (رقیق) | L | اثر جزئی سرماخوردگی |
| هیدروکسید سدیم (رقیق) | L | باشه، سرد؛ سوزآور گرم به Si–O حمله میکند |
| قلیای غلیظ/گرم | N | تخریب کاستیک |
| محلول آمونیاک | L | اثر خفیف |
| متانول / اتانول / IPA | R | تورم ناچیز |
| اتیلن گلیکول | R | بیاثر |
| گلیسیرین | R | بیاثر |
| استون | L | تورم متوسط؛ فقط متناوب |
| متیل اتیل کتون / اتیل استات | L | تورم متوسط |
| تولوئن / زایلن / بنزن | N | تورم شدید (اغلب >100% vol) |
| تتراکلرید کربن / کلروفرم | N | تورم شدید |
| روغن معدنی / روغن موتور (داغ) | N | به جای آن از فلوروسیلیکون استفاده کنید |
| بنزین / گازوئیل | N | تورم شدید؛ FVMQ مورد نیاز است |
| سوخت دیزل | N | تورم شدید؛ FVMQ مورد نیاز است |
| روغن نباتی | L | تورم آهسته؛ قابل قبول برای بسیاری از مصارف غذایی |
| روغن سیلیکون | N | مثل حل شدن مثل - متورم شدن |
| ازن | R | نزدیک به بهترین در کلاس خود |
| پراکسید هیدروژن (رقیق) | L | رقیق کردن مجاز است؛ از غلیظ کردن خودداری کنید |
| هیپوکلریت سدیم (سفیدکننده) | L | رقیق قابل تحمل؛ در صورت غلیظ شدن، به سطح حمله میکند |

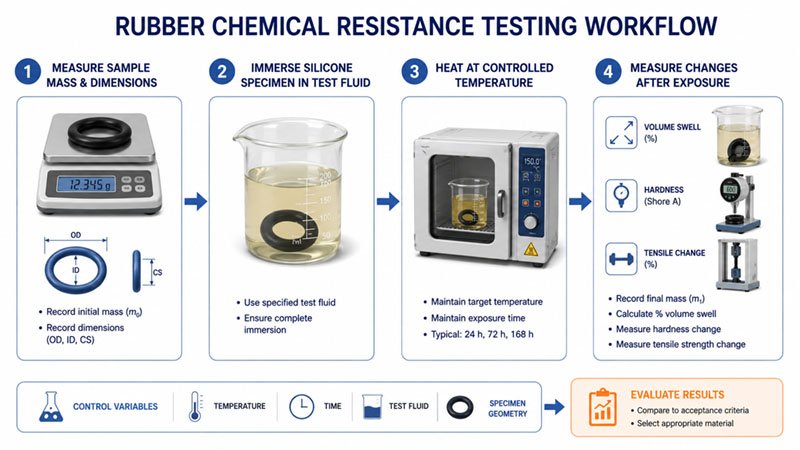

چگونه مقاومت شیمیایی در واقع اثبات میشود
یک حرف روی نمودار، فرضیه اولیه است. عددی که اهمیت دارد، افزایش حجم اندازهگیری شده تحت شرایط تعریف شده است. دو استاندارد این موضوع را کنترل میکنند:
- ASTM D471 — اثر مایعات بر لاستیک. تغییرات جرم، حجم، سختی، استحکام کششی و ازدیاد طول پس از غوطهوری در یک مایع مشخص، در دمای مشخص، برای مدت زمان مشخص (مثلاً ۷۰ ساعت در دمای ۲۳ درجه سانتیگراد، ۱۰۰ درجه سانتیگراد یا ۱۵۰ درجه سانتیگراد) را اندازهگیری میکند.
- ایزو ۱۸۱۷ - روش بینالمللی معادل برای بررسی تأثیر مایعات بر لاستیک ولکانیزه شده.
خروجی، پاسخ صادقانه است: یک قطعه ممکن است حجم +3% را در یک سیال در دمای 23 درجه سانتیگراد و +40% را در همان سیال در دمای 100 درجه سانتیگراد نشان دهد. همان ماده، همان ماده شیمیایی، حکم مخالف. این هسته تفکر حالت 3 است - خطر، ماده بد نیست، بلکه خواندن رتبه سازگاری بدون شرایط ضمیمه آن است.
یک مشخصات مقاومت قابل استفاده به چهار چیز نیاز دارد: سیال دقیق (و غلظت)، دما، مدت زمان و اینکه آیا تماس به صورت متناوب یا مداوم غوطهوری است. بدون این موارد، عبارت “سیلیکون سازگار است” یک مشخصات نیست - بلکه یک نظر است.
چرا تیمها این را دست کم میگیرند
تقریباً هیچوقت دلیل شکست، بیکفایتی نیست. بلکه شهرت سیلیکون - بیاثر، بیخطر برای غذا، مقاوم در برابر آب و هوا - در شرایطی که افراد برای اولین بار با آن مواجه میشوند، صادق است، بنابراین این موضوع تعمیم داده میشود. طراحی که سیلیکون را در برابر آفتاب، آب و مواد شیمیایی شوینده مقاوم دیده است، فرض میکند که در برابر روغن گیربکس نیز مقاوم خواهد بود.
دام دوم، شکاف آزمایش است. بررسیهای آزمایشگاهی در دمای اتاق و با قرار گرفتن کوتاه مدت در معرض هوا انجام میشوند، که دقیقاً همان جایی است که تورم خفیفترین حالت خود را دارد. تماس سیال در کاربرد واقعی گرمتر و پیوستهتر است و اینجاست که تغییر حجم غیرخطی میشود. قطعه از اعتبارسنجی عبور میکند و در سرویس با شکست مواجه میشود، و شیمی هرگز غافلگیرکننده نبود - شرایط غافلگیرکننده بود.
سومین مورد، بیربط دانستن شیمی پخت به رفتار شیمیایی است. سیستم پخت به اندازه پلیمر پایه، بو، مواد قابل استخراج و انطباق با الزامات غذایی/پزشکی را تحت تأثیر قرار میدهد. یک قطعه پخت شده با پراکسید و یک قطعه آبکاری شده با پلاتین میتوانند در یک نمودار سازگاری عمومی به طور یکسان خوانده شوند و در یک تست مهاجرت متفاوت رفتار کنند.

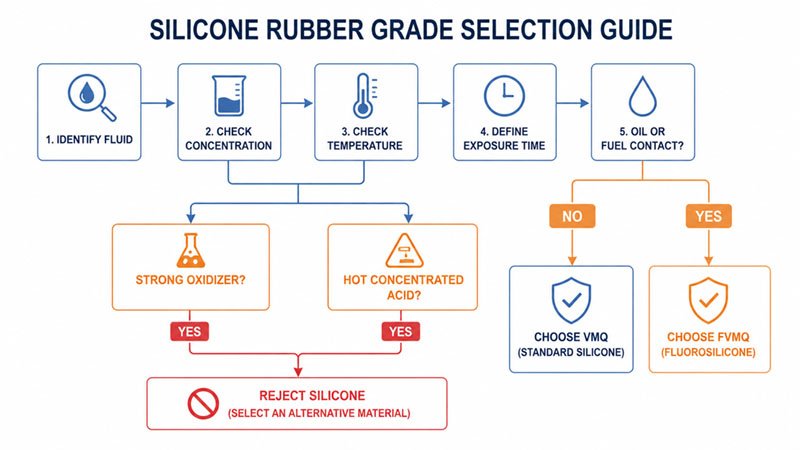

آنچه قبل از تأیید نمره نیاز دارم
اینجا جایی است که مکالمه باید دقیقتر شود. قبل از اینکه نمره و سیستم درمانی را تعیین کنم، ارسال کنید:
- ماده شیمیایی دقیق و غلظت آن (نه “حلال” یا “روغن”)
- دمای عملیاتی و حداکثر در نقطه تماس
- الگوی قرارگیری در معرض: پاک کردن/پاشش متناوب در مقابل غوطهوری مداوم، و کل طول عمر مفید
- هدف انطباق در صورت وجود (FDA 21 CFR 177.2600, LFGB, کلاس ششم USP)
- اینکه آیا انعطافپذیری در دمای پایین اهمیت دارد یا خیر، زیرا فلوروسیلیکون به دلیل مقاومت در برابر روغن، مقداری از عملکرد خود در سرما را از دست میدهد.
با این پنج ورودی میتوانم به شما بگویم که آیا VMQ استاندارد برقرار است، آیا به فلوروسیلیکون نیاز دارد یا خیر، یا اینکه آیا سیلیکون پلیمر پایه نامناسبی برای سیال است. بدون آنها، هر رتبهبندی که به شما میدهم، حدسی است که به عنوان یک ویژگی ظاهری ارائه شده است.
