Sifat Kelistrikan Silikon: Kekuatan Dielektrik, Resistivitas, dan Titik Kegagalan Isolasi

Sebagian besar spesifikasi memperlakukan silikon sebagai "isolator" — satu kata, satu sifat, diambil dari sebuah tabel. Komponen tersebut lolos uji hipot di pabrik. Kemudian dikirim. Selama tahun pertama, komponen tersebut berfungsi persis seperti yang dijanjikan dalam lembar data.

Kemudian, terminal tegangan tinggi di gardu induk pesisir mulai mengalami masalah. Pelindung busbar yang lolos uji dielektrik mengembangkan jalur karbon di sepanjang permukaannya setelah tiga musim dingin terkena kabut garam. Tidak ada perubahan pada material inti. Kegagalan tersebut tidak akan pernah terlihat pada uji dielektrik di laboratorium, karena uji tersebut mengukur hal yang salah untuk aplikasi tersebut.

Silikon adalah isolator listrik yang kuat — resistivitas volume sekitar 10¹⁴–10¹⁵ Ω·cm dan kekuatan dielektrik 18–25 kV/mm — tetapi "isolasi" terdiri dari empat angka terpisah, bukan satu, dan kegagalan yang mengakhiri sebagian besar komponen tegangan tinggi adalah pelacakan permukaan, bukan kerusakan massal. Polimer dasar yang sama juga mencakup jenis semi-konduktif dan konduktif penuh; sistem pengisi, bukan silikon, yang menentukan identitas listriknya. Di sinilah batasan-batasan tersebut berada dan bagaimana masing-masing batasan tersebut sebenarnya diverifikasi.

Ringkasan Eksekutif

• Kekuatan dielektrik adalah angka yang berkaitan dengan ketebalan, bukan konstanta material. Nilai tegangan 23 kV/mm pada sampel 1 mm tidak akan menghasilkan 230 kV pada 10 mm — nilai kV/mm akan menurun seiring bertambahnya ketebalan penampang, dan sekali lagi seiring naiknya suhu.
• Komponen tegangan tinggi mengalami kerusakan di permukaan, bukan di bagian dalamnya. Pelacakan dan erosi akibat kontaminasi (IEC 60587) mengatur masa pakai di luar ruangan dan tegangan tinggi. Silikon unggul dalam hal pemulihan hidrofobisitas, tetapi itu adalah sifat yang berbeda dan pengujian yang berbeda dari kekuatan dielektrik massal.
• Bahan pengisi tersebut menentukan kelas kelistrikan. VMQ tanpa pengisi bersifat isolator pada 10¹⁵ Ω·cm; sedangkan VMQ dengan pengisi karbon bersifat konduktif pada 10⁰–10² Ω·cm. Pencantuman "silikon" tidak menjelaskan apakah komponen tersebut bersifat isolator atau konduktif.

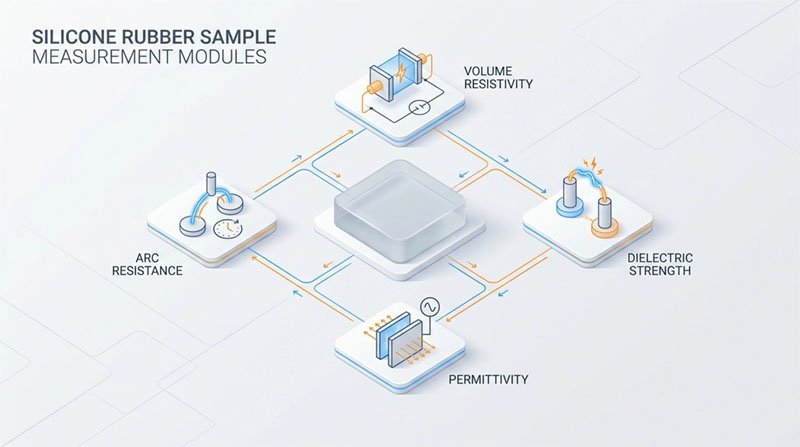

Arti Sebenarnya dari "Isolasi": Empat Angka, Bukan Satu

Spesifikasi kelistrikan yang dapat digunakan memisahkan empat properti, masing-masing dengan pengujian dan mode kegagalannya sendiri. Memperlakukan keempatnya sebagai satu peringkat "isolasi" tunggal adalah awal dari sebagian besar spesifikasi yang kurang tepat.

Faktor disipasi yang rendah dan permitivitas yang stabil adalah alasan mengapa silikon muncul dalam konektor RF dan kerucut tegangan tinggi — silikon menyimpan dan melepaskan muatan secara terprediksi dan hanya sedikit membuangnya sebagai panas. Tetapi tidak satu pun dari angka-angka massal ini yang dapat memprediksi perilaku permukaan yang sebenarnya mengatur penggunaan di luar ruangan.

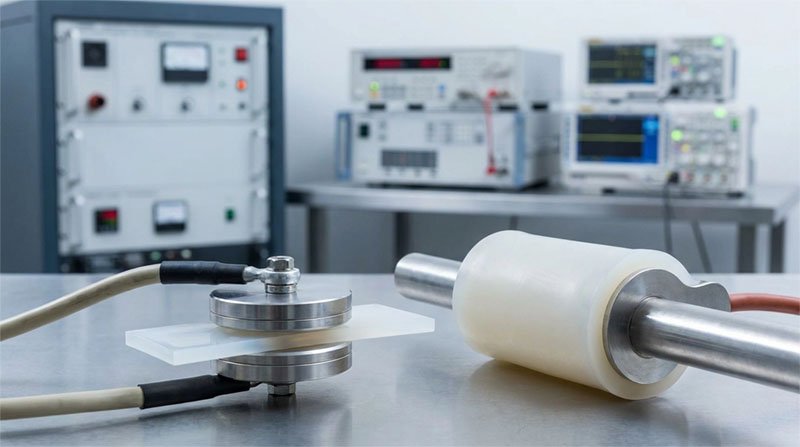

Kekuatan Dielektrik Adalah Angka Ketebalan, Bukan Konstanta Material

Ini adalah angka yang paling sering disalahartikan dalam lembar data silikon. Kekuatan dielektrik dilaporkan dalam kV/mm, dan orang-orang diam-diam berasumsi bahwa nilainya berbanding lurus. Padahal tidak.

Seiring bertambahnya ketebalan penampang, gradien kerusakan menurun — sebagian karena penampang yang lebih tebal memerangkap lebih banyak panas selama pengujian, sebagian lagi karena kemungkinan statistik adanya rongga internal atau aglomerat pengisi yang berada di medan meningkat. Suatu material yang terbaca 23 kV/mm pada ketebalan 1 mm mungkin secara efektif menghasilkan nilai mendekati setengahnya per milimeter pada dinding setebal 6 mm. Mendesain isolator tebal berdasarkan nilai sampel tipis akan menghasilkan komponen yang rusak di bawah tegangan nominalnya.

Dua hal lagi yang memengaruhi angka produksi adalah:

• Suhu. Kekuatan dielektrik menurun seiring dengan peningkatan suhu komponen. Sebuah boot yang diberi peringkat pada suhu 23°C akan berperilaku berbeda jika bersentuhan dengan busbar pada suhu 150°C. Padukan hal ini dengan perilaku termal dari grade tersebut.
• Rongga dan porositas. Kantong udara akibat pelepasan gas yang tidak sempurna atau gas buangan yang terperangkap menjadi lokasi pelepasan parsial. Gas buangan tersebut melewati hipot (panas berlebih dalam waktu singkat) dan kemudian mengikis polimer di sekitarnya selama berbulan-bulan.

ASTM D149 dan IEC 60243 juga memungkinkan laboratorium untuk memilih aplikasi tegangan jangka pendek, bertahap, atau lambat, dan geometri elektroda serta medium di sekitarnya (udara vs minyak) semuanya memengaruhi hasilnya. Angka kekuatan dielektrik tanpa kondisi pengujiannya tidak dapat dibandingkan antar pemasok.

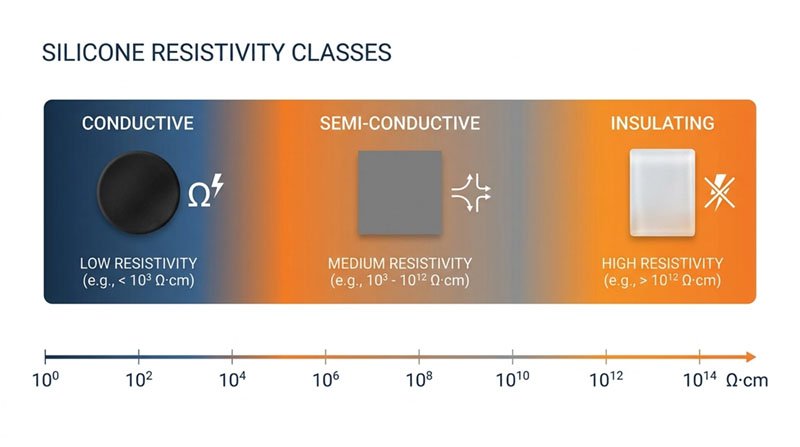

Resistivitas dan Ujung Konduktif dari Rentang

Kata “silikon” tidak memberi tahu Anda apa pun tentang konduktivitas. Sama halnya dengan Kerangka Si–O mencakup empat dekade resistivitas tergantung pada bahan pengisi:

• VMQ Isolasi: 10¹⁴–10¹⁵ Ω·cm. Standar untuk sepatu bot, selongsong, dan enkapsulasi.
• Kelas semikonduktor: ~10³–10⁶ Ω·cm, digunakan untuk penentuan tingkat tegangan pada ujung kabel tegangan tinggi untuk mengontrol medan listrik.
• Konduktif (bermuatan karbon hitam): 10⁰–10² Ω·cm, digunakan untuk gasket pelindung EMI/RFI, komponen ESD, dan pil kontak karbon pada keypad silikon.

Penambahan bahan pengisi yang menciptakan konduktivitas juga mengubah perilaku mekanis — silikon konduktif umumnya lebih keras, memiliki elongasi lebih rendah, dan lebih rentan terhadap masalah deformasi permanen akibat kompresi dibandingkan silikon tanpa pengisi. Konduktivitas tidak didapatkan secara cuma-cuma. ASTM D257 IEC 60093 mencakup resistivitas permukaan dan volume, dan keduanya berbeda tajam begitu suatu bagian terkontaminasi, yang merupakan jembatan menuju mode kegagalan yang paling penting.

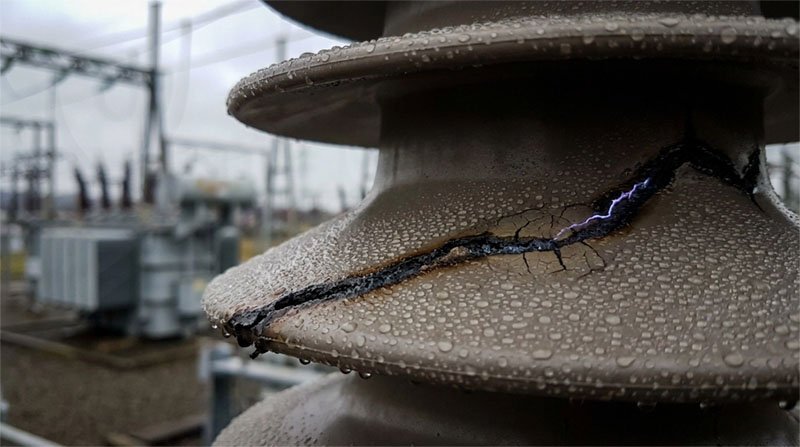

Pelacakan dan Erosi Permukaan: Di Mana Silikon Tegangan Tinggi Benar-Benar Gagal

Kekuatan dielektrik massal jarang menjadi penyebab kerusakan komponen tegangan tinggi (HV) di luar ruangan. Yang menjadi penyebabnya adalah pelacakan permukaan. Di bawah pengaruh polusi dan kelembapan, arus bocor terkonsentrasi menjadi pita kering, busur listrik, dan perlahan-lahan mengkarbonisasi jalur konduktif di permukaan. Setelah jalur tersebut menjembatani komponen, resistivitas massal menjadi tidak relevan.

Keunggulan silikon yang sebenarnya di sini adalah hidrofobisitas — dan khususnya pemulihan hidrofobisitas. Air akan membentuk butiran alih-alih lapisan tipis, yang menjaga arus bocor tetap rendah; bahkan setelah permukaan dibasahi atau terkontaminasi sementara, rantai berbobot molekul rendah bermigrasi ke permukaan dan mengembalikan sifat anti air. Inilah mengapa karet silikon menggantikan EPDM dan porselen dalam isolator tegangan tinggi dan aksesori kabel. Ini adalah sifat kimia permukaan, bukan sifat massal, dan hal ini terkait dengan perilaku hidrofobik material secara lebih luas.

Namun, hidrofobisitas tidaklah tak terbatas. Di bawah busur listrik pita kering yang berkelanjutan, permukaan akan terkikis, dan resistensi pelacakan sangat bergantung pada bahan pengisi — alumina trihidrat (ATH) Ditambahkan secara khusus untuk meningkatkan kinerja pelacakan dan erosi dengan melepaskan air dan membentuk residu anorganik pelindung. Uji yang mengatur hal ini berbeda dari semua yang disebutkan di atas:

• IEC 60587 — pelacakan bidang miring dan erosi, pengujian inti HV di luar ruangan
• IEC 60112 (CTI) — indeks pelacakan komparatif untuk desain rambatan tegangan rendah
• ASTM D495 — tahan terhadap busur listrik tegangan tinggi

Sebuah tim yang hanya menentukan kekuatan dielektrik massal untuk komponen luar ruangan telah menguji sifat yang paling kecil kemungkinannya untuk gagal dan mengabaikan sifat yang paling mungkin gagal.

Penuaan, Pelepasan Sebagian, dan Hanyutan Lambat

Sifat kelistrikan silikon tetap stabil pada rentang suhu yang lebih luas daripada karet organik — kira-kira −50°C hingga 200°C dengan sedikit perubahan resistivitas atau permitivitas. Stabilitas itu nyata dan merupakan alasan yang sah untuk memilihnya. Pergeseran tersebut berasal dari mekanika, bukan kimia.

Dalam aplikasi penyegelan atau pengisian, deformasi permanen akibat kompresi membuka celah mikro seiring waktu. Celah-celah tersebut menjadi lokasi pelepasan muatan parsial. Pelepasan muatan parsial tidak merusak komponen pada hari pertama; melainkan mengikis polimer di dinding rongga secara perlahan hingga terbentuk jalur—seringkali bertahun-tahun setelah pengujian hipotilasi pabrik yang bersih. Komponen tersebut tidak mengalami penurunan kekuatan dielektrik. Komponen tersebut mengembangkan geometri internal yang tidak pernah terlihat pada pengujian awal. Inilah celah yang dilewatkan oleh tim: validasi menangkap komponen sebagaimana dicetak, bukan komponen sebagaimana adanya. tua dan terkompresi.

Mengapa Tim Meremehkan Hal Ini

Polanya konsisten. “Silikon adalah isolator” itu benar, jadi diperlakukan sebagai satu properti biner tunggal dan spesifikasi berhenti di situ. Tiga hal kemudian tidak dibahas.

Pertama, kekuatan dielektrik dibaca sebagai konstanta yang dapat diskalakan, sehingga bagian yang tebal dirancang berdasarkan data sampel tipis dan margin keamanan hilang begitu saja. Kedua, kerusakan massal diuji sementara pelacakan permukaan — mode kegagalan luar ruangan yang sebenarnya — tidak pernah ditentukan, karena membutuhkan standar berbeda yang sebagian besar pembeli tidak tahu untuk memintanya. Ketiga, bagian tersebut dikualifikasi sesuai cetakan, sehingga erosi pelepasan parsial dan celah kompresi yang membutuhkan waktu bertahun-tahun untuk berkembang tidak pernah muncul dalam validasi.

Semua ini bukanlah ketidakmampuan. Masalahnya adalah properti utama mudah ditemukan, sedangkan properti yang mengaturnya tidak tercantum di halaman depan lembar data.

Apa yang Saya Butuhkan Sebelum Mengkonfirmasi Nilai

Sebelum saya melakukan pengujian kelistrikan, sistem pengisi, dan pengeringan, kirimkan kondisi yang sebenarnya memengaruhi angka-angka ini:

• Tegangan operasi, bentuk gelombang (DC / AC / pulsa), dan siklus kerja kontinu vs transien.
• Bagian dinding isolasi tertipis dalam desain
• Di dalam atau di luar ruangan, tingkat polusi/kontaminasi, dan kelembapan.
• Suhu operasi dan suhu puncak pada bagian tersebut
• Apakah bagian tersebut harus bersifat isolasi, tahan tegangan (semikonduktif), atau konduktif?
• Target kepatuhan: UL 746 (RTI), kelas pelacakan IEC 60587, dan peringkat mudah terbakar apa pun, yang terkait dengan perilaku api dan kebakaran dari kelas tersebut.

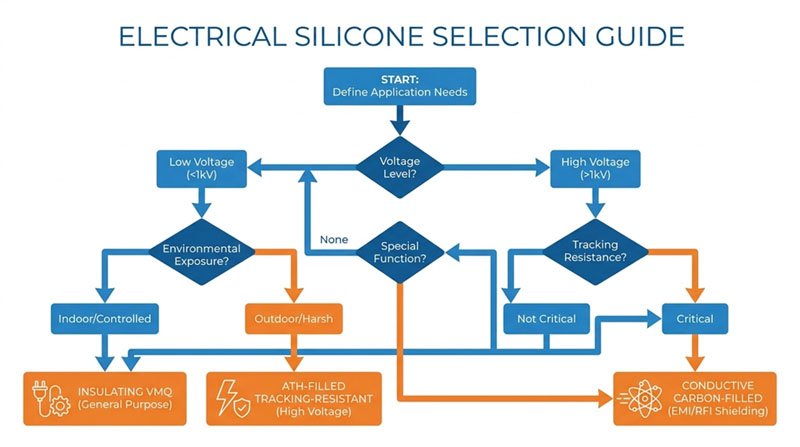

Dengan informasi tersebut, saya dapat memberi tahu Anda apakah VMQ isolasi standar sudah cukup, apakah Anda memerlukan grade tahan pelacakan yang diisi ATH, atau apakah aplikasi tersebut membutuhkan senyawa semikonduktif atau konduktif. Tanpa tegangan, ketebalan dinding, dan lingkungan, angka dielektrik apa pun yang saya berikan menggambarkan kupon uji, bukan komponen Anda.

Referensi & Standar

• ASTM D149 — Tegangan Tembus Dielektrik dan Kekuatan Dielektrik Bahan Isolasi Listrik Padat — ASTM Internasional
• ASTM D257 — Resistansi atau Konduktansi DC Bahan Isolasi — ASTM Internasional
• ASTM D150 — Karakteristik Rugi AC dan Permitivitas (Konstanta Dielektrik) Isolasi Listrik Padat — ASTM Internasional
• ASTM D495 — Ketahanan Busur Kering Tegangan Tinggi, Arus Rendah pada Isolasi Listrik Padat — ASTM Internasional
• IEC 60587:2022 — Ketahanan terhadap Pelacakan dan Erosi Bahan Isolasi — Komisi Elektroteknik Internasional
• IEC 60112 — Indeks Pelacakan Komparatif (CTI) — Solusi UL
• UL 746B — Bahan Polimer, Evaluasi Sifat Jangka Panjang (RTI) — Standar & Keterlibatan UL
• Alumina Trihidrat (ATH) / Aluminium Hidroksida — Mekanisme Penghambat Api — Topik ScienceDirect
