Choisir une méthode d'impression sur silicone uniquement à partir d'un visuel est une erreur fréquente. Un logo peut paraître simple à l'écran, mais son emplacement sur un dôme, un bracelet ou sous pression à chaque bouton peut poser problème. Une fois l'outillage réalisé, changer de méthode implique généralement de refaire les gabarits, les plaques, les écrans ou les films de transfert.
Pour les pièces en silicone, utilisez la tampographie pour les petits motifs sur surfaces courbes ou irrégulières, la sérigraphie pour les motifs plus grands sur surfaces planes ou à axe unique, et le transfert pour les motifs multicolores détaillés, applicables à l'aide d'un support. La géométrie prime ; le nombre de couleurs et le volume viennent ensuite.
Résumé exécutif
- Choisissez d'abord en fonction de la géométrie de la face d'impression. La tampographie permet de traiter des surfaces 3D localisées ; la sérigraphie nécessite une trajectoire plane ou mono-axiale contrôlée ; l’impression par transfert nécessite que le support et l’outil de pression soient en contact avec la zone d’image complète.
- Ne comparez pas le nombre de couleurs sans risque d'enregistrement. Chaque couleur de tampon ou d'écran supplémentaire ajoute une position d'impression distincte. L'impression par transfert simplifie les illustrations complexes, mais introduit des contraintes liées au support, à la chaleur, à la pression et au collage des bords.
- La quantité minimale de commande (MOQ) et le coût unitaire sont des résultats, et non des spécifications de méthode fixes. Le nombre d'outils, les changements de couleur, la stabilité des dispositifs de fixation, le prétraitement, l'inspection et les rebuts prévus déterminent la taille économique du lot.
Impression par tampographie, sérigraphie ou transfert sur silicone : tableau comparatif
Ces trois méthodes ne sont pas des procédés de production interchangeables. Chacune contrôle le contact de l'encre différemment, et chacune présente donc une limite de défaillance différente.
| facteur de décision | Tampographie | Impression d'écran | Impression par transfert |
|---|---|---|---|
| Géométrie de surface optimale | Zones locales en dôme, en retrait, courbes ou irrégulières | Pièces plates, panneaux larges et courbes mono-axiales contrôlées | Zones planes ou légèrement incurvées où un porte-outil et un outil de presse peuvent établir un contact uniforme |
| Graphique typique | Petit logo, légende du clavier, symbole, marquage isolé | Logo plus grand, bloc de texte, graphisme continu, large zone d'encre | Image multicolore détaillée, graphisme en couches, dégradé ou décoration de type habillage |
| Stratégie couleur | Généralement des couleurs d'accompagnement à faible densité ; chaque couleur nécessite une plaque et une station d'impression. | Couleurs d'accompagnement ; chaque couleur ajoute une étape d'écran et de repérage | Plus adapté aux illustrations complexes multicolores préparées sur un support |
| Comportement d'enregistrement | Sensible à la déformation et à la compression de la partie en silicone du coussinet | Stable sur une surface plane et bien fixée ; moins stable lorsque la pièce s'étire ou roule. | Les couleurs sont enregistrées avant l'application, mais le transfert complet peut se déformer lors du pressage. |
| Couverture | Zone d'impression réduite et localisée | zone d'impression moyenne à grande | Surface moyenne à grande, sous réserve de la conformité du transporteur et de l'accès à la presse |
| Tolérance de texture | Peut atteindre une texture modérée et une courbure locale, mais les détails fins disparaissent à mesure que la surface devient plus rugueuse. | Fonctionne de manière optimale sur des surfaces uniformes avec un parcours d'impression contrôlé | La texture de la surface peut interrompre le contact total et laisser des défauts de bord ou de vide. |
| coût de modification de conception | Nouveau cliché pour une œuvre d'art modifiée ; nouvel élément si l'emplacement d'impression change. | Nouvel écran pour les visuels modifiés ; modifications de l'affichage en cas de changement de position | Nouvelle illustration ou film de transfert ; le dispositif de presse peut également être modifié. |
| Économie à court terme | Souvent le meilleur choix pour une impression localisée simple en une seule couleur. | La mise en place devient plus difficile à assimiler lorsque la surface ou le nombre de couleurs augmente. | La préparation des illustrations et des transferts peut occuper une place prépondérante dans un tirage court. |
| Économie des volumes élevés | C'est bien lorsqu'un dispositif stable et un cycle automatisé sont disponibles. | Idéal pour les graphismes répétables sur de grandes surfaces et les longues séries. | Solide lorsqu'un transfert validé est répété à grande échelle avec de faibles taux de rejet |
| Principale condition de rejet | Le graphique est trop grand, trop éloigné de la pièce ou trop sensible à l'alignement. | L'écran ne peut pas maintenir le contact avec la géométrie | Le transporteur ne peut pas entrer en contact avec toute la zone de manière uniforme ou la pièce ne supporte pas la fenêtre de transfert |
Il s'agit de limites de sélection, et non d'instructions de réglage de la machine. Pour la profondeur de la plaque, la dureté du tampon, le rapport d'encre et le comportement de polymérisation, veuillez consulter le guide dédié. Impression par tampographie sur silicone. Les commandes de maille, de raclette et d'impression directe appartiennent à sérigraphie silicone. La construction du film et les paramètres de transfert de chaleur appartiennent à impression par transfert de silicone.

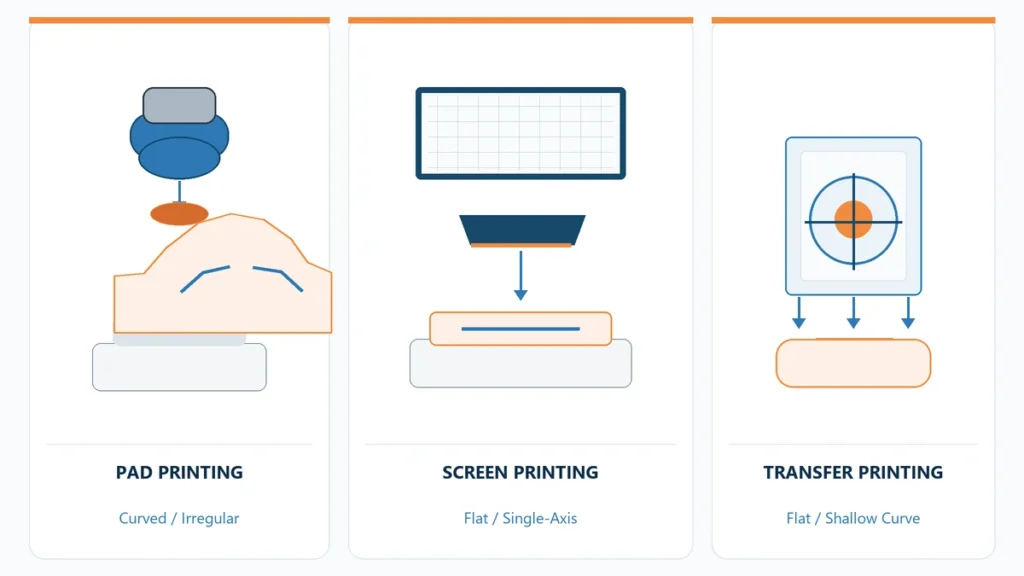

Quelle méthode convient à la forme de la pièce en silicone ?
La tampographie est la technique par défaut lorsque l'image est appliquée sur un élément tridimensionnel localisé. La sérigraphie est la technique par défaut lorsque le tracé d'impression reste plat ou suit une courbe contrôlée. L'impression par transfert ne fonctionne que si le support et l'outil de pression peuvent exercer une pression constante sur l'ensemble du motif.
La géométrie doit être jugée au niveau de la surface imprimée, et non en fonction de la catégorie de produit globale. clavier en silicone Un bracelet peut avoir une surface plane mais des touches bombées. Un bracelet peut paraître cylindrique mais s'aplatir sous un support. Un article pour bébé peut présenter une large surface interrompue par des nervures, des angles de dépouille et des lignes de séparation.
Utilisez la tampographie pour les éléments 3D localisés.
La tampographie est généralement le choix le plus sûr pour :
- Légendes individuelles du clavier sur les touches bombées
- Petits logos sur les poignées ou les boîtiers moulés
- Marques proches d'un renfoncement, d'une marche ou d'un rayon variable
- Parties qui ne peuvent pas être présentées sous un écran plat
La zone délimitée correspond à la zone d'image. Un tampon peut épouser la courbure, mais il étire également l'image lorsqu'il se déplace sur et hors de la pièce. Agrandir le tampon ne supprime pas cette distorsion ; cela la déplace souvent vers un autre bord.
Utilisez la sérigraphie pour les surfaces contrôlées.
La sérigraphie est généralement la méthode la plus propre pour :
- tapis et feuilles de silicone plats
- Grands logos sur de larges panneaux moulés
- Texte long ou graphiques sur une courbe à un seul axe contrôlée
- Production répétée où un dispositif de fixation constant maintient la face d'impression à la même hauteur.
Un écran nécessite un contact et un relâchement prévisibles. Les courbes complexes, les dômes, les creux profonds et les changements de hauteur brusques perturbent ce processus. Les équipes sous-estiment souvent ce phénomène car le visuel est plat en CAO ; la surface d’impression, elle, ne l’est pas.
Utilisez l'impression par transfert lorsque le support peut atteindre l'image complète.
L'impression par transfert devient intéressante lorsque le motif comporte plus de détails ou plus de couleurs que ce que l'impression directe peut reproduire de manière économique. Ce n'est cependant pas systématiquement la meilleure méthode pour toutes les surfaces courbes.
Le support doit être en contact avec toute la surface de l'image. Les textures profondes, les contre-dépouilles, les dômes complexes, les changements de rayon brusques et la compression irrégulière des pièces créent des différences de pression locales. Un transfert peut paraître acceptable de face, mais la qualité de son adhérence ou la finesse de ses détails peuvent varier le long de la courbe.
Comment le choix des illustrations et des couleurs influence-t-il la décision ?
L'impression par tampographie et sérigraphie permet de réaliser des illustrations multicolores, couleur par couleur. L'impression par transfert prépare le motif composite avant son application sur la pièce en silicone. C’est pourquoi l’impression par transfert prend tout son sens lorsque le nombre de couleurs, la finesse des détails, les dégradés ou les effets de superposition augmentent.
| État de l'œuvre d'art | Méthode de démarrage préférée | Raison |
|---|---|---|
| Logo monochrome sur une pièce moulée incurvée | Tampographie | La géométrie locale importe plus que la complexité de la surface ou des couleurs. |
| Logo de grande taille, une ou deux couleurs, sur une partie plate | Impression d'écran | La couverture directe est efficace et l'inscription reste contrôlable. |
| Graphique multicolore de qualité sur une surface plane ou légèrement incurvée accessible | Impression par transfert | L'enregistrement complexe est géré par le transporteur plutôt que par une partie mobile. |
| Enregistrement précis multicolore sur un clavier souple | Repenser d'abord la conception ; puis évaluer le tampon ou le transfert | La pièce en silicone se déforme entre les positions d'impression |
| Grande zone de couleur unie nécessitant une forte opacité | Sérigraphie ou transfert validé | La couverture et l'uniformité du film sont plus importantes qu'une résolution fine. |
| Nervures croisées graphiques, creux ou ligne de séparation | Repositionner ou diviser l'œuvre d'art | Aucune des trois méthodes ne permet de supprimer la discontinuité géométrique. |

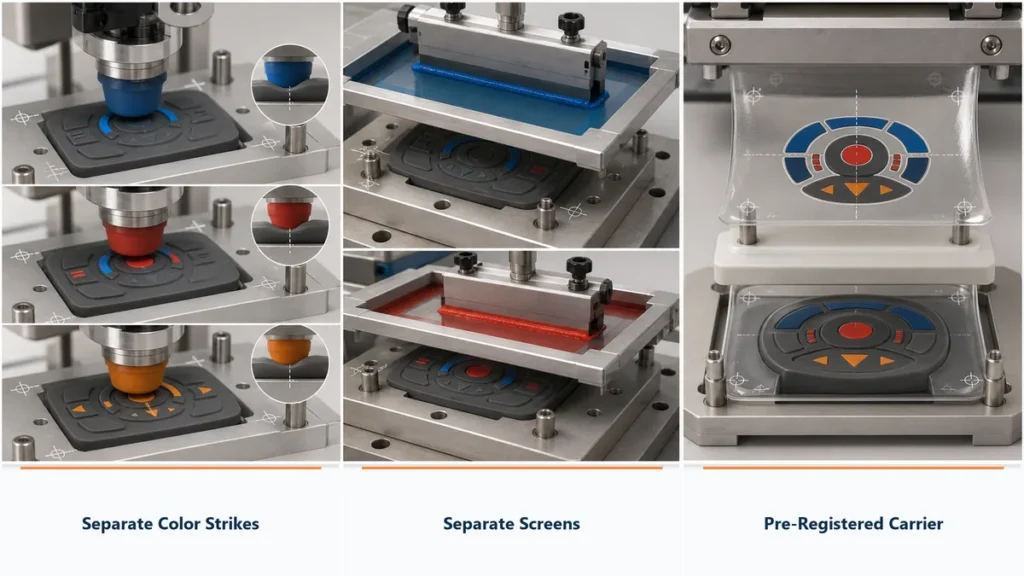

Le nombre de couleurs ne se limite pas à un simple choix graphique. Chaque couleur d'impression directe engendre des opérations de manipulation, de préparation, de nettoyage et d'inspection supplémentaires, ainsi qu'un risque accru de dérive de positionnement. Sur du silicone souple, la pièce peut ne pas retrouver sa forme initiale après chaque contact. Une machine peut répéter son mouvement alors que le substrat sous-jacent se modifie.
L'impression par transfert réduit le nombre de touches de couleur distinctes sur la pièce, mais n'élimine pas les variations. Le risque se déplace alors vers la préparation du transfert, le détachement du support, la répartition de la chaleur et de la pression, ainsi que les déformations lors de l'application.
Quelle méthode offre le coût le plus bas pour votre volume ?
Il n'existe pas de méthode universelle pour minimiser les coûts ni de quantité minimale de commande standard. La taille de lot économiquement viable commence lorsque les coûts de mise en place, d'outillage et de validation peuvent être répartis sur un nombre suffisant de pièces conformes.
L'impression par tampographie monochrome sur un gabarit existant peut s'avérer économique pour les petits tirages. Cependant, cette même méthode devient onéreuse lorsqu'elle utilise quatre couleurs et nécessite plusieurs plaques, stations et points de contrôle. La sérigraphie, bien qu'impliquant un temps de préparation plus long, amortit ce coût sur les grands tirages avec un motif répétitif de grande taille. Le transfert peut paraître coûteux au stade de l'échantillonnage, mais devient compétitif lorsqu'il remplace plusieurs opérations d'impression directe couleur.
Structure des coûts par méthode
| Élément de coût | Tampographie | Impression d'écran | Impression par transfert |
|---|---|---|---|
| Outillage artistique | Cliché pour chaque version couleur et illustration | Écran pour chaque version couleur et illustration | Préparation des œuvres d'art, des films ou des impressions à transférer |
| Partie tenant | Un montage rigide est essentiel pour les pièces souples ou courbes. | Le dispositif contrôle la hauteur, l'orientation et le parcours d'impression | Le dispositif de pression ou l'outil de support contrôle la pression de contact |
| Passage | Préparation de l'encre, de la plaque, du tampon et des couleurs | Configuration de l'écran, de l'encre, de la raclette et des couleurs | Changement de film ou de transfert plus configuration de presse |
| Sensibilité cyclique | Augmente avec le nombre de couleurs et le chargement manuel | Augmente avec le nombre de couleurs, la couverture et la manipulation | Augmente avec le positionnement du transfert, le cycle de presse et le retrait du porte-transfert |
| conducteur de ferraille ordinaire | Capteur incomplet, distorsion ou erreur de correspondance des couleurs | Taches, libération incomplète ou décalage d'enregistrement | Transfert partiel, air emprisonné, soulèvement des bords ou déformation |
| Avantage en termes de coûts | Petits graphismes localisés et ensembles de couleurs simples | Grands motifs répétitifs sur des surfaces contrôlées | Graphiques multicolores détaillés à volume répétitif |
Le devis doit distinguer les coûts ponctuels des coûts récurrents. Les regrouper en un seul prix unitaire masque le seuil à partir duquel la méthode devient économique.

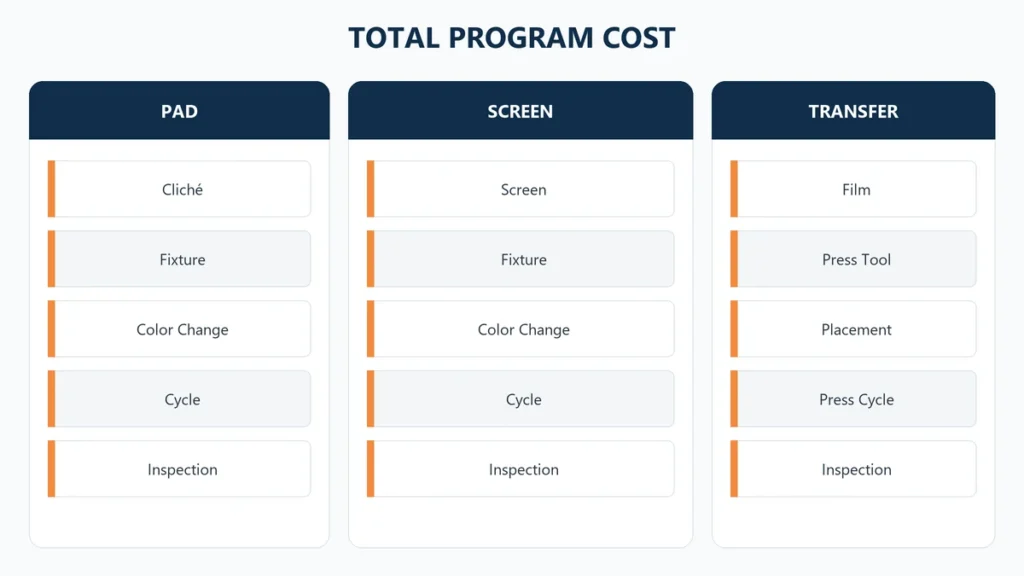

Un modèle de coût utile est :
Coût total du programme = outillage artistique + outillage de montage ou de presse + prétraitement + opération d'impression + cycle de séchage ou de transfert + inspection + rebuts prévus + changements de production.
La quantité minimale de commande (MOQ) découle de cette équation. Elle ne doit pas être copiée de la page de présentation générale des capacités d'un fournisseur.
Existe-t-il une méthode d'impression qui dure plus longtemps sur le silicone ?
La durabilité ne se résume pas à la seule appellation du procédé. Elle dépend du système d'encre, de l'état de la surface, de la formation de la liaison, du film polymérisé, de l'emplacement du motif et du mécanisme d'usure proprement dit.
Une inscription tampographiée sur un clavier peut subir une abrasion concentrée au niveau du pouce. Un motif sérigraphié sur un tapis peut subir des flexions importantes et être exposé à des produits chimiques de nettoyage. Un transfert sur un bracelet en silicone personnalisé L'image peut subir des étirements répétés sur ses bords. Affirmer qu'une méthode est “ plus durable ” sans préciser les conditions d'utilisation n'est pas une comparaison valable.
Utilisez la condition de service pour définir la validation :
| État de service | Validation qui doit être spécifiée |
|---|---|
| Contact répété des doigts | Définition du milieu de frottement, de la charge, du nombre de cycles et des limites d'acceptation |
| Étirer ou plier | Cycles d'allongement ou de flexion à la contrainte prévue |
| Produits de nettoyage | Nom du produit chimique, concentration, temps de contact et nombre de cycles |
| exposition extérieure | limite UV, température, humidité et changement de couleur |
| Utilisation au lave-vaisselle ou lavage | Critères de détergent, de température, de nombre de cycles et de soulèvement des bords |
| Utilisation médicale ou pour le contact alimentaire | Conformité applicable de l'encre et des pièces finies, et non une allégation générale d'“ encre de qualité alimentaire ”. |
ASTM D3359-23 et ISO 2409:2020 Ces normes peuvent permettre la classification de l'adhérence sur des surfaces revêtues appropriées, mais ne sauraient remplacer les essais réels de frottement, de flexion, d'exposition chimique ou de lavage du produit. L'ISO prévoit actuellement une révision de l'édition 2020 ; il convient donc de vérifier l'édition applicable lors de la publication de la spécification. La méthode d'essai doit correspondre à l'utilisation de la zone imprimée.
L'état de surface est une contrainte commune aux trois méthodes. Le démoulage, la formation de bulles d'huile de silicone, la poussière, une post-cuisson incomplète et des retards incontrôlés après traitement peuvent compromettre une impression pourtant correcte. Le choix de la méthode doit donc se baser sur un état de surface initial défini. Les détails du prétraitement sont détaillés dans le guide séparé. prétraitement de surface du silicone, pas dans la comparaison des méthodes.
Sélection de la méthode par produit en silicone
| Produit ou graphisme en silicone | Méthode de démarrage recommandée | Pourquoi | Point principal à valider |
|---|---|---|---|
| Légendes du clavier sur les touches bombées | Tampographie | Petits éléments graphiques isolés sur des formes 3D répétées | Enregistrement après compression partielle et usure sous contact avec les doigts |
| Grand logo sur un tapis plat en silicone | Impression d'écran | Large couverture directe sur une surface contrôlée | Hauteur du luminaire, opacité et durabilité en flexion |
| Marque monochrome sur un sceau industriel moulé | Tampographie | Marque locale sur une partie moulée irrégulière | Accès, contamination et adhérence après manipulation |
| Graphisme multicolore sur une zone de bracelet accessible | Impression par transfert | L'œuvre d'art composite évite plusieurs contrastes de couleurs directes. | Extensibilité, intégrité des bords et conformité du support |
| Graphique monochrome continu autour d'une simple partie cylindrique | Sérigraphie, sous réserve d'accès rotatif | Un chemin d'enroulement contrôlé peut favoriser le dépistage direct | Alignement et concentricité du dispositif de bout en bout |
| Graphique détaillé sur une large partie de consommation à faible courbure | Impression par transfert | La finesse des détails et la complexité des couleurs favorisent un support préparé | Pression uniforme sur l'image complète |
| Logo sur une texture profonde ou avec plusieurs variations de hauteur | Repenser l'emplacement de l'illustration ou de l'impression | Le contact est discontinu pour chaque méthode | Que le marquage doive être divisé, déplacé, moulé ou gravé |
Une recommandation de méthode doit être rejetée si elle ignore l'emplacement d'impression. “ Nous utilisons l'impression par transfert pour les bracelets ” est insuffisant. Un logo frontal, un graphisme recouvrant l'intégralité du produit et un motif traversant la ligne de joint du moule représentent trois opérations différentes sur un même produit.
Quand faut-il refuser l'impression par tampon, sérigraphie ou transfert ?
Un processus de sélection efficace ne se contente pas d'indiquer la méthode privilégiée. Il explique également pourquoi les autres options sont écartées.
Rejeter l'impression par tampographie lorsque
- La zone d'image est trop grande pour un transfert uniforme.
- L'œuvre d'art nécessite un repérage précis de plusieurs couleurs sur une partie souple.
- Le graphique s'enroule trop autour de la géométrie.
- Le débordement du tampon étirerait visiblement le texte ou les symboles importants.
Rejetez la sérigraphie lorsque
- La surface imprimée présente une courbure composée, des dômes ou des variations de hauteur abruptes.
- L'écran ne peut pas maintenir un contact et un relâchement contrôlés.
- Le graphique se trouve dans un renfoncement ou à proximité d'un obstacle.
- La pièce s'étire ou se déplace pendant la course d'impression
Rejeter l'impression par transfert lorsque
- L'opérateur ne peut pas accéder à la totalité de la zone d'image.
- La pièce ou l'assemblage ne peut pas tolérer la fenêtre de transfert validée
- La texture, les nervures ou les changements brusques de rayon interrompent la pression
- Le soulèvement des bords ne peut être contrôlé dans les conditions de flexion ou de lavage prévues.
Si les trois méthodes échouent à satisfaire aux exigences de géométrie ou de durabilité, forcer l'impression n'est pas la solution. Il convient de déplacer, diviser ou simplifier le visuel, ou d'évaluer une méthode de marquage sans encre. La comparaison doit s'arrêter avant qu'un fournisseur ne réalise des échantillons pour un visuel structurellement inimprimable.
Que faut-il définir avant de demander un devis ?
Fournissez les mêmes données d'entrée à chaque fournisseur. Sinon, les prix ne refléteront pas un même processus.
- Modèle 3D et dessin 2D montrant l'emplacement exact de l'impression
- Rayon de la face d'impression, texture, dépouille, creux et lignes de séparation adjacentes
- Dimensions de la pièce finie et Dureté Shore A mesurée selon la norme ASTM D2240
- Qualité du silicone, pigment, état après polymérisation et historique des agents de démoulage
- Illustration vectorielle avec dimensions, largeur de ligne minimale et Références de couleurs Pantone
- Nombre de couleurs, exigence d'opacité et tolérance de couleur acceptable après polymérisation
- Volume annuel, quantité commandée, taille des lots et modifications prévues des illustrations
- Tests requis : frottement, flexion, lavage, produits chimiques, UV ou vieillissement
- Marché réglementé et application de la conformité à l'encre, à la zone imprimée ou au produit fini
- Échantillon d'aspect approuvé et limites de défauts mesurables
Le fournisseur doit fournir la méthode proposée, la liste des outils, le protocole de prétraitement, le plan de validation, le coût initial, le coût unitaire récurrent et les hypothèses justifiant le taux de rebut indiqué. Un prix unitaire sans ces hypothèses n'est pas comparable.

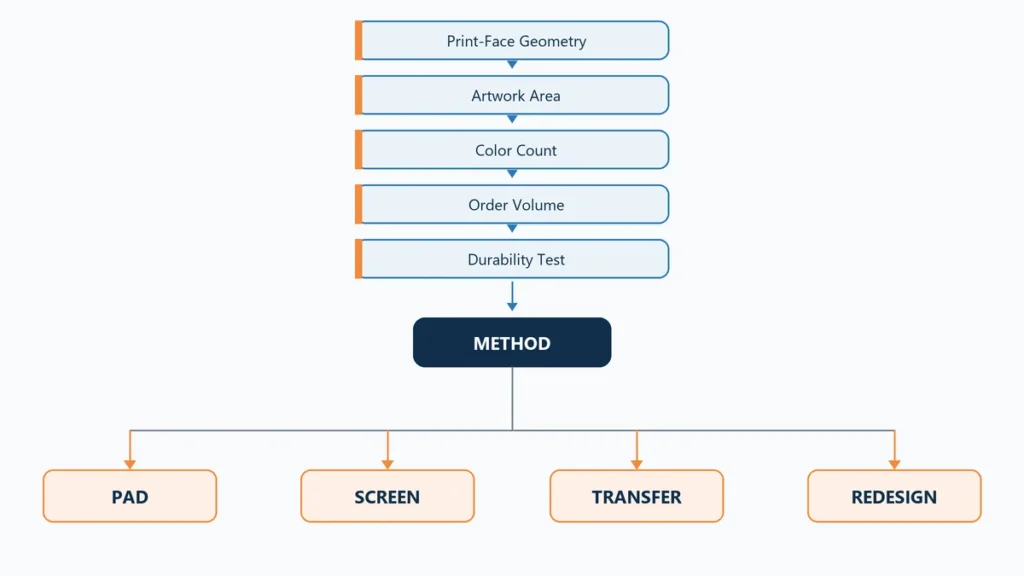

Choisissez le processus avant de verrouiller l'œuvre d'art
Le choix entre la tampographie, la sérigraphie et le transfert sur silicone repose principalement sur la géométrie et l'architecture du visuel. L'optimisation des coûts intervient une fois que la méthode permet d'atteindre physiquement la surface et d'obtenir le repérage requis.
Pour une première analyse du procédé, veuillez fournir la géométrie de la surface d'impression, les dimensions du visuel, le nombre de couleurs, la dureté du silicone, le volume prévu et le résultat du test de durabilité. Sans ces six informations, toute recommandation de méthode n'est qu'une simple préférence. Grâce à elles, il est généralement possible de départager les techniques d'impression par tampographie, sérigraphie et transfert avant la conception des outillages, plutôt qu'après l'échec d'un prototype.
Les références
- ASTM D3359-23, Méthodes d'essai normalisées pour l'évaluation de l'adhérence par essai au ruban adhésif — ASTM International ; édition en vigueur, mise à jour le 7 mars 2023
- ISO 2409:2020, Peintures et vernis — Essai de réticulation — Organisation internationale de normalisation ; 5e édition, publiée en août 2020 et dont la révision est prévue en juin 2026
- ASTM D2240-15(2021), Méthode d'essai normalisée pour les propriétés du caoutchouc — Dureté au duromètre — ASTM International ; édition en vigueur, mise à jour le 23 juillet 2021
- Systèmes de couleurs Pantone — Pantone ; présentation officielle des systèmes de couleurs PMS et FHI
