高温または低温にさらされる部品にシリコーンを使用する場合、必要なのは化学の講義ではなく、2つの数値と境界値です。ほとんどのウェブサイトでは、これらの数値が百科事典のような冗長な情報の中に埋もれてしまっており、購入者はたった1行で済むはずのことを問い合わせるために、無駄な電話をかけてきます。.
シリコーンは熱伝導率が低く（約0.2 W/m・K）、標準的な連続使用温度範囲は-60℃～+230℃です。セラミックや金属などの添加剤が充填されていない限り、熱を伝導するのではなく断熱する性質があります。.
以下は、その文章の背後にある詳細、つまり数値、実際の限界値、そしてシリコーンが通常競合するゴムとどのように比較されるか、といった点です。.
シリコーンの熱伝導率とは？
未充填シリコーンゴム（VMQ）の熱伝導率は約0.2 W/m·Kで、通常、 0.1～0.4 W/m・K帯 グレードとフィラー含有量によって異なります。ベースポリマーであるPDMSは、, 約0.15 W/m·Kを測定する、 そして -50～150℃の範囲での実験室測定 低い温度帯に保ってください。参考までに、銅の熱伝導率は約400 W/m・K、アルミニウムは約200 W/m・Kです。つまり、シリコンは熱伝導体ではなく、ほとんどのプラスチックが耐えられないような低温にも耐えられる断熱材なのです。.
購入者が見落としている点はそこだ。図面に「耐熱シリコン」と書いてある場合、それはほぼ間違いなく耐熱性を意味する。 抵抗, 熱ではなく 移行. これらは正反対の要求事項であり、材料選定の方向性を異ならせる。.

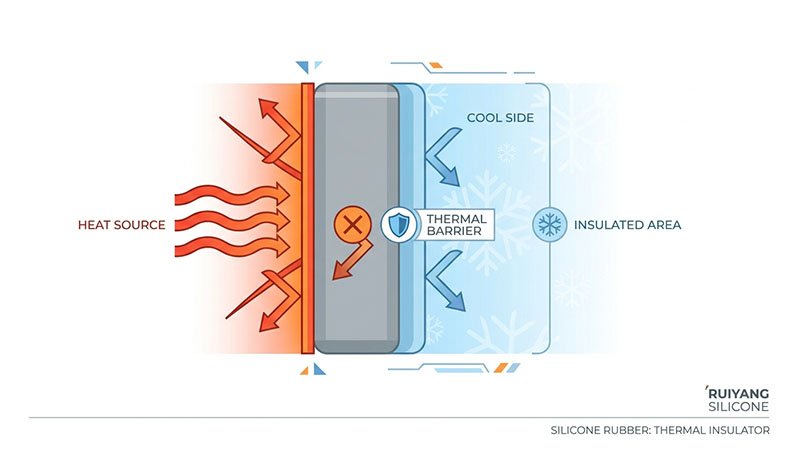

単位について簡単に説明します。熱伝導率（W/m・K）は、熱が伝わる速さを表します。 を通して 熱伝導率が低いということは、熱がゆっくりと伝わるため、触れた面は冷たく保たれ、反対側が熱くなります。これは、取っ手やガスケットに求められる特性であり、実際に熱を伝達する必要がある場合に、充填材を用いて設計しなければならない特性でもあります。.
熱伝導性シリコーン（充填グレード）
実際に熱を移動させることが目的の場合（CPUや電源モジュールの下のサーマルパッド、隙間充填材、熱伝導性材料（TIM）など）、ベースシリコンは使用しません。アルミナ、窒化ホウ素、または金属酸化物の充填材を添加します。.
| シリコンタイプ | 熱伝導率（W/m・K） | 典型的な使用例 |
|---|---|---|
| 未充足のVMQ | ~0.2 | シール、ガスケット、断熱材、一般成形部品 |
| 軽く詰めた | 0.5～1.0 | 基本的なサーマルパッド |
| 熱伝導性（高密度充填） | 1.0～5.0以上 | パワーエレクトロニクス下のTIM（熱伝導性材料）、ギャップフィラー |
トレードオフは機械的です。導電性の充填材を詰め込むほど、 より硬く、弾力性が低い 部品が手に入れるのは、柔軟性を伴う導電性です。グレードの選択は、単一の仕様ラインではなく、その緊張関係によって決まります。.
充填材の化学組成が上限を決定します。アルミナ（酸化アルミニウム）は、安価で安定しており、実用的な充填量で約1～3 W/m·Kの熱伝導率を実現する主力材料です。窒化ホウ素は、電気絶縁性を維持しながら約3～6 W/m·Kとさらに高い熱伝導率を実現するため、パワーエレクトロニクスの熱界面材料として使用されています。電気絶縁が不要な場合は、グラファイトや金属を添加したグレードでさらに高い熱伝導率を実現できますが、シリコーンの魅力であった誘電強度を犠牲にすることになります。選択ルールは簡単です。熱バジェットをクリアできる範囲で最も低い熱伝導率を選択してください。なぜなら、熱伝導率が1 W/m·K上がるごとに、伸び、引裂強度、金型寿命が低下するからです。.
シリコンの温度範囲と耐熱性
これは2つ目の数値であり、シリコーンが安価なゴムよりも優れている点です。耐熱性は、部品が連続的にどれだけ高温になるか、どれだけ高温になるか、そして反対側でどれだけ冷えるかという3つの要素を総合的に考慮する必要があります。グレードはこれら3つの要素すべてをクリアしなければならず、これらの要素間のギャップこそが、不適切な材料が指定される原因となります。.
標準連続作業範囲

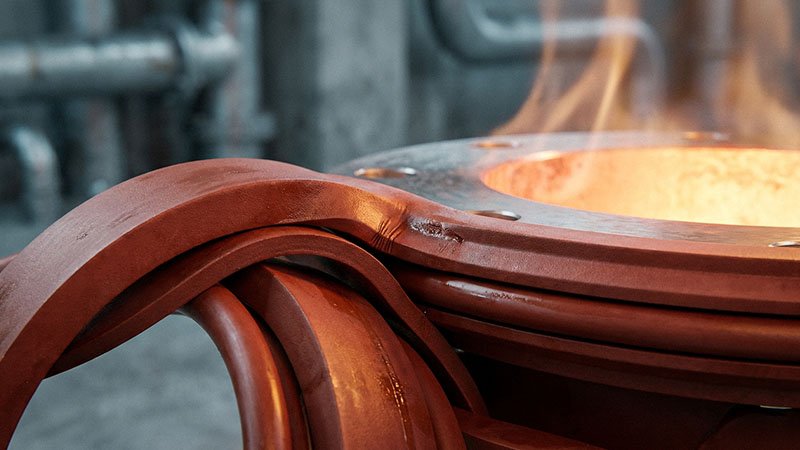

標準的なシリコーンは、-60℃から+230℃までの温度範囲で連続的に使用できます。この温度範囲は十分に安定しているため、ほとんどのシーリング、ガスケット、調理器具用途において、迷うことなくこの温度範囲を推奨しています。「連続」が重要なキーワードです。これは、部品が硬度、引張強度、またはシール力が仕様から外れることなく、耐用年数全体にわたって保持できる温度範囲を指します。これは、一度限りの耐用年数を示す数値ではなく、データシートに基づいた保守的な数値です。.
高温時の挙動
高温グレードは、250～300℃まで短時間上昇します。「短時間」が重要です。ガスケットは280℃まで短時間上昇して回復できますが、その温度に継続的にさらされると、耐用年数が短くなります。必ず分離してください。 最高気温 から 連続使用温度 データシートに記載されている通りです。ピーク値を実際の性能値と解釈する購入者は、硬化して脆くなった部品について問い合わせてくるのです。.
| 学年 | 継続サービス | 短いピーク |
|---|---|---|
| 標準VMQ | -60～+230℃ | 約250℃ |
| 高温VMQ | +230～+250℃ | 約300℃ |
| 耐熱性VMQ | 最高+260℃ | 約315℃ |
耐熱性グレードは、酸化鉄などの熱添加剤を用いて、連続使用温度を260℃近くまで高めています。価格は高くなりますが、部品が実際にその温度帯に何千時間も留まる場合にのみ、その価値を発揮します。高温になった後、再び冷却されるような工程には適していません。.
低温時の挙動
シリコーンは、ほとんどのエラストマーよりもはるかに低い温度でも柔軟性を維持します。標準グレードは-60℃前後まで柔軟性を保ち、フルオロシリコーン（FVMQ）は-73℃前後まで柔軟性を維持します。それ以下では、材料は硬化し、最終的には脆くなります。低温脆性は、以下の値で測定されます。 ASTM D746, そして、これはコールドチェーン、航空宇宙、または屋外冬季用途において確認すべき数値です。低温側での故障モードは、初日にひび割れることではなく、徐々に反発力が失われることです。低温でガラス状になったシールは弾力性を失ってしまい、静的な接合部は静かに漏れ始めます。そのため、図面に記載すべき数値は、カタログに記載されている最低温度ではなく、脆性点なのです。.
熱老化
耐熱性は瞬間的なものではなく、数千時間高温にさらされた後の部品の挙動を指します。長期熱劣化は以下のように評価されます。 ASTM D573, これは、長時間の暴露後の硬度、引張強度、および伸びの変化を測定するものです。これが、「230℃」と評価されたグレードと、単に230℃に一度耐えただけのグレードを区別するものです。実際には、3つの経年劣化の兆候をまとめて読み取ります。硬度の上昇（ゴムがガラス状になる）、伸びの低下（伸びる代わりにひび割れる）、および引張強度の低下です。購入者が使用中に部品が脆くなったと報告する場合、それはほとんどの場合、不良ロットではなく、経年劣化と温度の不一致が原因です。.

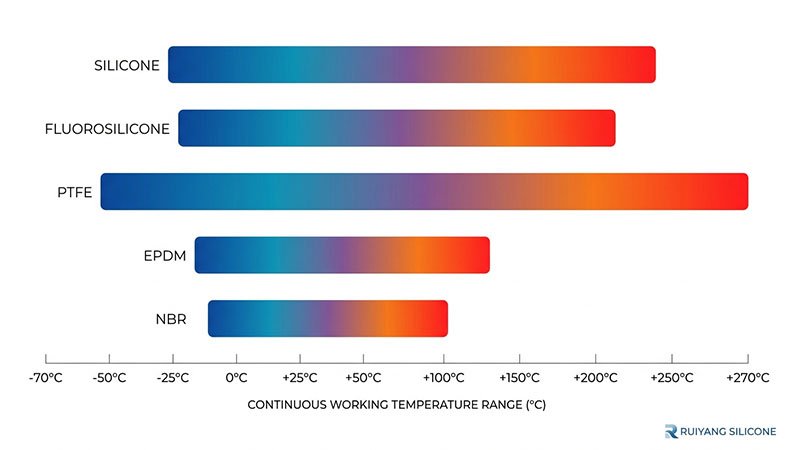

シリコーンとその他のエラストマー：熱特性の比較
シリコーンの熱伝導性は、他の素材と比べてどのような点で優れており、どのような点で劣っているのでしょうか？代表的な目安値は以下のとおりです。
| 材料 | 熱伝導率（W/m・K） | 最大連続温度 | 低温限界 |
|---|---|---|---|
| シリコーン（VMQ） | ~0.2 | 230℃（ピーク時約300℃） | -60℃ (FVMQ 約-73℃) |
| NBR（ニトリル） | ~0.25 | 100～120℃ | -30℃ |
| EPDM | ~0.35 | 130～150℃ | -50℃ |
| PTFE | ~0.25 | 260℃ | -200℃ |
| FKM（バイトン） | ~0.20 | 200～230℃ | -20℃ |
| 天然ゴム | ~0.15 | 70～90℃ | -50℃ |
アプリケーション境界による表の読み取り：
- 幅広い温度範囲に対応できることが、シリコーンの真の利点です。. 一般的なゴム素材では、高温側と低温側の両方をしっかりと保持することはできません。部品が低温始動と高温浸漬の両方を受ける場合、通常はシリコーンが標準素材として使用されます。.
- 純粋な耐熱性だけを考えると、PTFEはより高い また、シリコーンにはない化学物質にも耐性がありますが、弾力性がなく硬いため、柔軟なシールが必要な場所では代替品にはなりません。.
- 熱のために 移行, これらはどれも導体ではありません。. 充填シリコーンが実用的なのは、まさにその基材ポリマーが、熱による移動に耐えられるからである。.
- NBRとEPDMは、導電率ではなく、温度変化に弱い。. 購入者はレンジ用にシリコン製に切り替えたものの、導電率は基本的に同じであることに気づく。しかし、それはそれで構わない。なぜなら、そもそも導電率を変えることが切り替えの理由ではなかったからだ。.
- FKM（バイトン）は、冷たさを化学反応に置き換える。. シリコンとほぼ同等の保温性を持ち、シリコンにはない燃料や腐食性媒体にも耐性がありますが、耐寒温度が約-20℃と低いため、低温での柔軟性が求められる用途には不向きです。天然ゴムはその逆で、弾力性は高いものの、70～90℃で軟化するため、高温になる用途には適しません。.
熱膨張と寸法安定性
シリコーンは加熱すると金属よりも大きく膨張する。その熱膨張係数（CTE）は、200～400 × 10⁻⁶ /K 程度である。 ASTM E831 による 熱機械分析を行う第三者機関の研究所. 単体の成形部品の場合、これはほとんど問題になりません。しかし、シリコーンが金属ハウジングに接着またはクランプされる場合は問題になります。2つの材料は異なる速度で膨張するため、接合部の設計でその動きを吸収する必要があるからです。これは設計上の制約事項であり、欠陥ではありませんが、製造現場ではなく図面で決定しておくべき事項です。ゴムと金属を接着した経験のある人なら誰でも知っている実用的な解決策があります。柔軟な形状で設計するか、せん断に耐えられる接着剤システムを選択するか、膨張を吸収するクリアランスを設けるかのいずれかです。これらはどれも特別なことではなく、金型製作前に決定しておく必要があるだけです。なぜなら、CTEの不一致は設計段階で生じる問題であり、後から検査して修正できるものではないからです。.
シリコーンの熱挙動が実際に重要となる場面

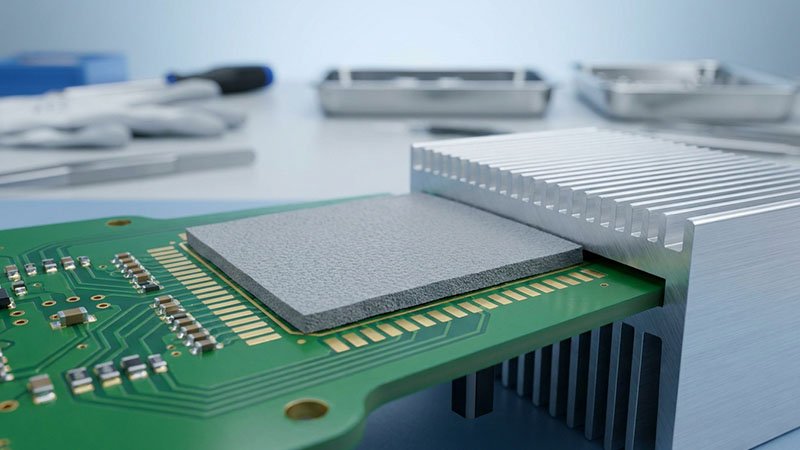

- エレクトロニクス： サーマルパッドとTIMの使用 埋められた シリコンは、CPU、GPU、電源モジュールから熱を逃がしながら、電気的に絶縁された状態を維持する。.

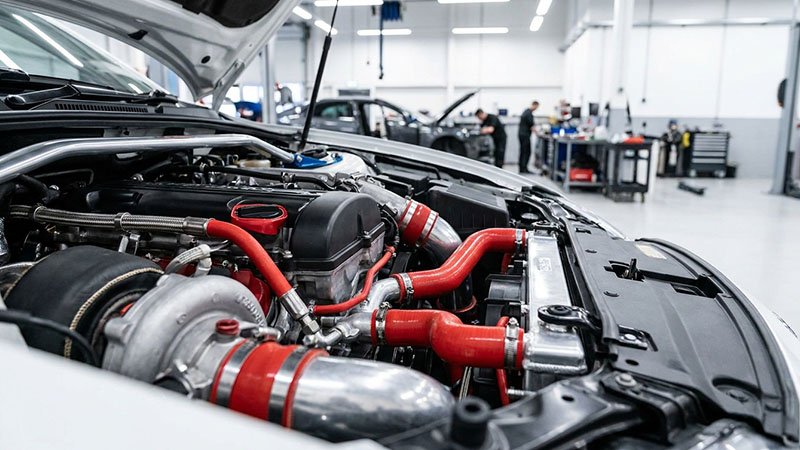

- 自動車: ガスケット、ホース、シールは、エンジンルーム付近の-60℃から+230℃の温度範囲に依存しており、その温度範囲ではNBRは硬化してしまう。.
- キッチン用品と製菓用品： 取っ手、マット、型にはシリコンの断熱性が利用されている。シリコンは熱を伝導するのではなく、熱に触れても熱さを感じさせない。.
- 医療とアウトドア： 低温での柔軟性と 老化安定性 導電率よりも負荷を支える能力が高い。.
| 応用 | 主要な熱特性 | 標準グレード |
|---|---|---|
| CPU/電源モジュール用TIM | 高い導電率（1～5+ W/m・K） | 窒化ホウ素充填 |
| エンジンベイガスケット | 連続使用温度230℃以上、耐油性 | 高温VMQ / FVMQ |
| ベーキングウェアと取っ手 | 低い導電率（絶縁体） | 標準VMQ |
| コールドチェーン／屋外用シール | -73℃までの低温環境下でも柔軟性を維持 | フルオロシリコーン（FVMQ） |
特定のアプリケーションをグレードにマッチングする場合、 高温選択ロジック これはここで箇条書きで済ませるよりも、別途解説記事を書くべき内容だ。.
よくある質問
シリコンは熱を伝導しますか？
あまり良くありません。充填剤を含まないシリコーンの熱伝導率は約0.2 W/m·Kで、断熱材として機能します。熱伝導性を持つのは、セラミックまたは金属を充填したグレード（1～5 W/m·K以上）のみです。.
シリコーンが耐えられる最高温度は何度ですか？
標準グレードでは連続使用温度は230℃、高温グレードでは250～300℃の短時間のピーク温度となる。ピーク温度は動作点ではなく、一時的な温度上昇として扱うこと。.
シリコンは優れた断熱材ですか？
はい。低い導電率と-60℃から+230℃までの広い使用温度範囲こそが、ハンドル、ガスケット、電気絶縁材として使用される理由です。.
高温にはシリコンとPTFEのどちらが良いですか？
PTFEは、より高い連続熱（約260℃）と非常に過酷な化学薬品に耐えることができますが、剛性があります。幅広い温度範囲で弾力性のあるシールが必要な場合はシリコーンを、耐薬品性が必要で弾力性は不要であればPTFEを選択してください。.
仕様を決定する前に確認すべき事項
2 つの数値（約 0.2 W/m·K と -60°C ～ +230°C）はほとんどの検索に答えますが、仕様を完成させるものではありません。グレードを提示する前に、絶縁体か導体か、 連続 （ピークではない）動作温度、低温側限界、および部品が金属に接合するかどうか。熱挙動は、全体の1つの側面です。 シリコーンの物理的特性 — 素材の 密度と耐水性 そして全体におけるその位置 シリコーンの特性 それぞれのフレームワークは、仕様を独自の方向に導きます。用途と温度プロファイルを教えていただければ、そこからグレード、充填剤、適合レベルが導き出されます。.
